DARMOWE PORADNIKI

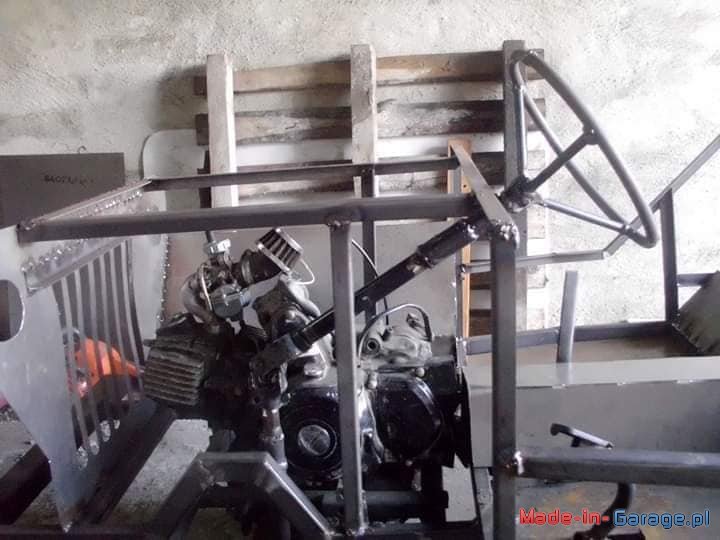

Silnik spalinowy 110ccm półautomat 3biegi + R z quada
Skala 1:2 w porównaniu z oryginałem.
Regulowane siedzenia + maglownica z audi 80.
Z quada tez oprócz kół i elektryki został tylny wahacz dospawany do robionej od podstaw ramy.
Wahacz dostał amortyzarot od ścigacza showa z regulacją twardości.

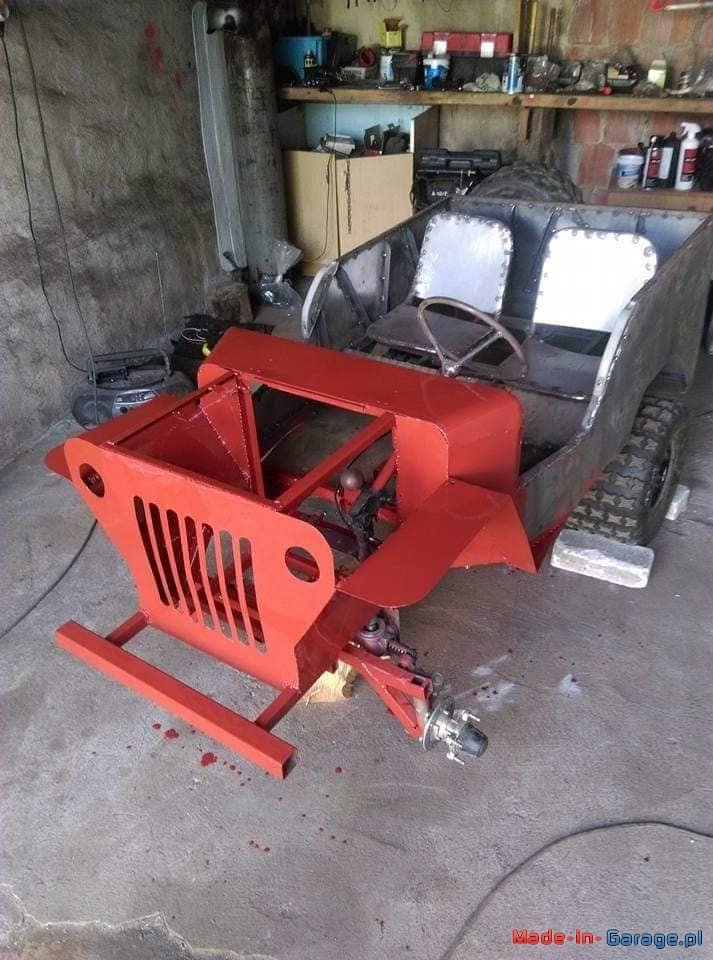

Z przodu belka wahliwa niestety jak na razie zaspawana na sztywno ponieważ zastosowana maglownica z audi 80 nie pozwala na żaden ruch końcówkom drążków (będę musiał to przerobić)
Mechanizmu różnicowego nie ma ponieważ został cały wahacz z ośką.

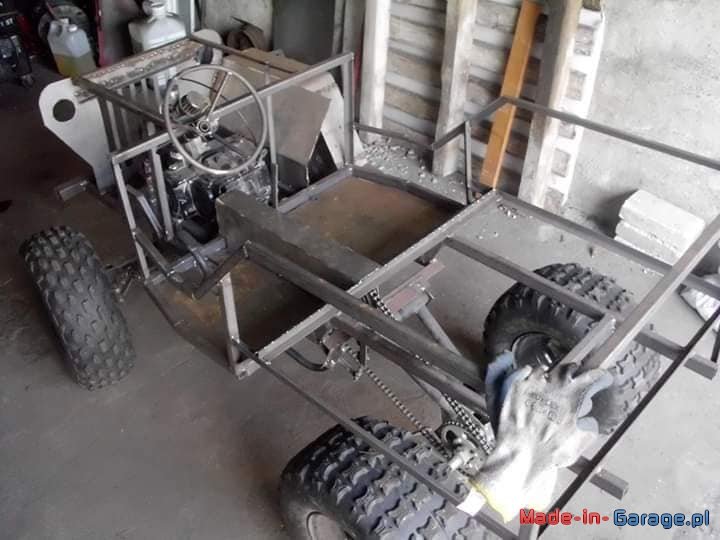

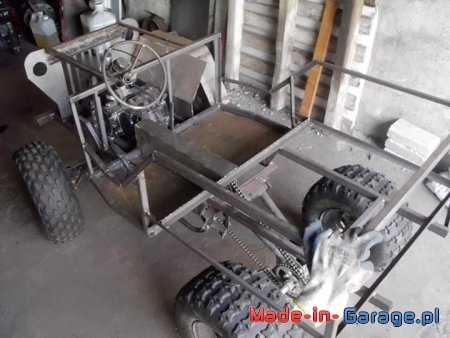

Napęd z silnika poprowadzony łańcuchem na tylna os. Na wysokości wahacza zebatka aby łańcuch pracował z wahaczem.
Wymiary-musialem zacząć od dawcy czyli quada. Jego cały tylny wahacz z ośką napędową musiał zostać i to był wyznacznik szerokości.
Poszperałem trochę w necie za wymiarami willysa żeby wszystko miało proporcje i okazało się że te 80cm to połowa szerokości pełnowymiarowego.

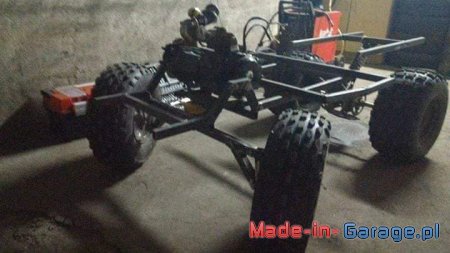

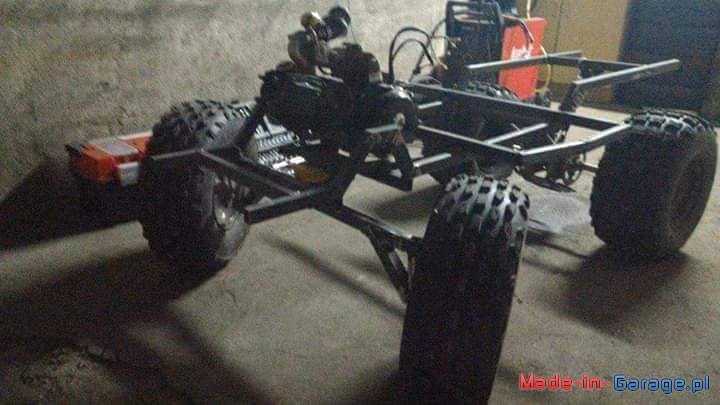

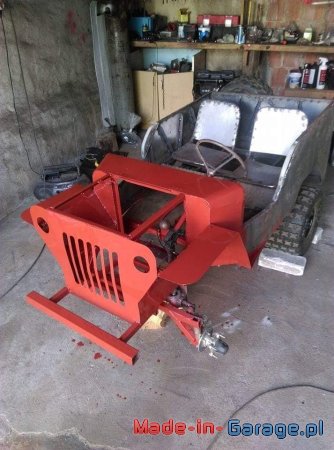

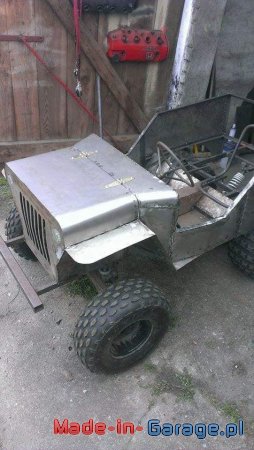

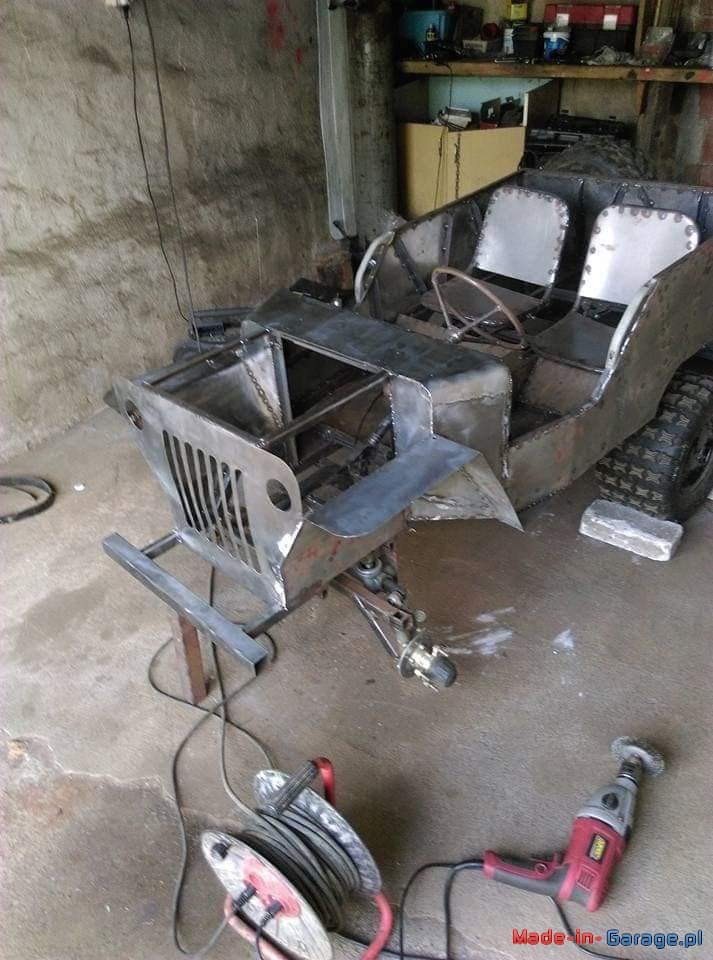

Dalej już jakość poszło, podłużnice, podłoga, komora silnika.

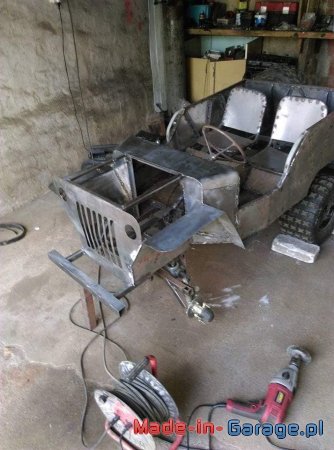

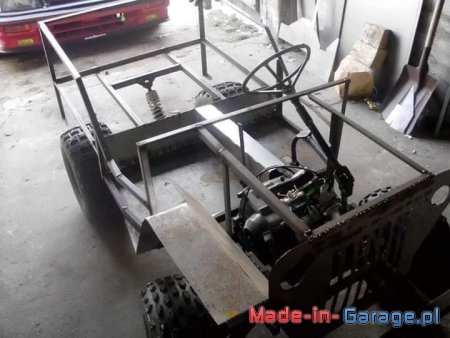

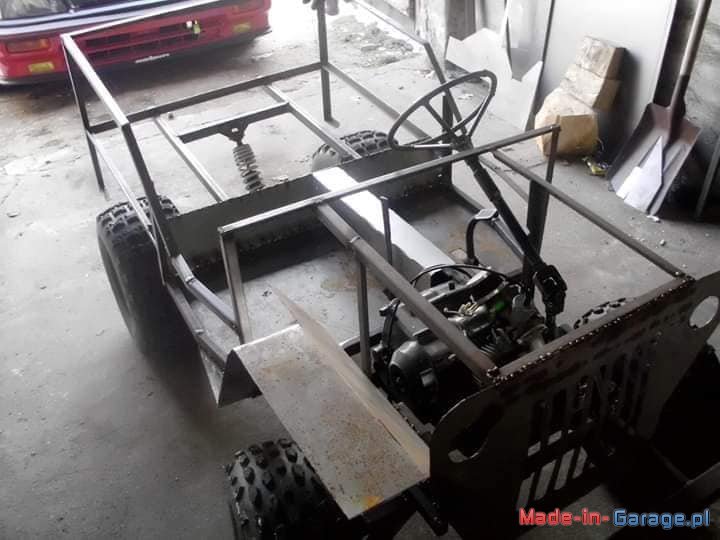

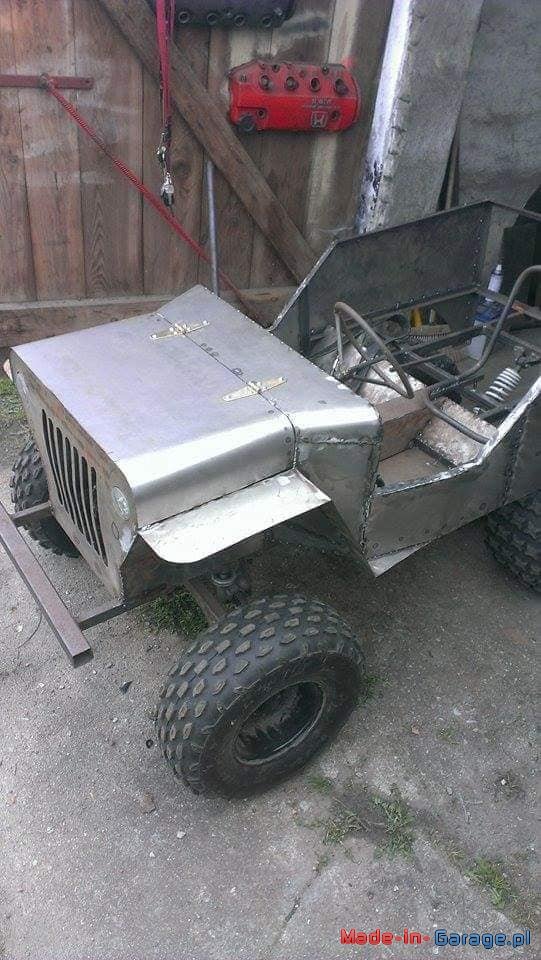

Podłużnice z profila 20x30mm, rama nadwozia z kątowników 20x20mm, poszycie karoserii blacha 0.8mm
Prędkość ok. 40/50 km/h.
Hak + spora przyczepka
Autor projektu:
https://www.facebook.com/szymo.maksymiak
Link do projektu i filmów(w komentarzach) na grupie Jestem tatą - Sekcja DIY:
https://www.facebook.com/groups/356033618216381/permalink/867094257110312

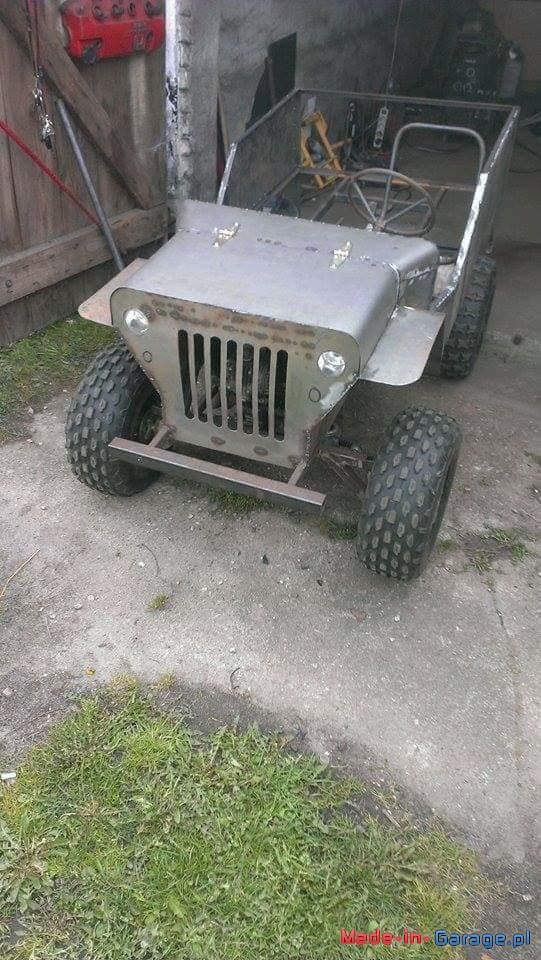

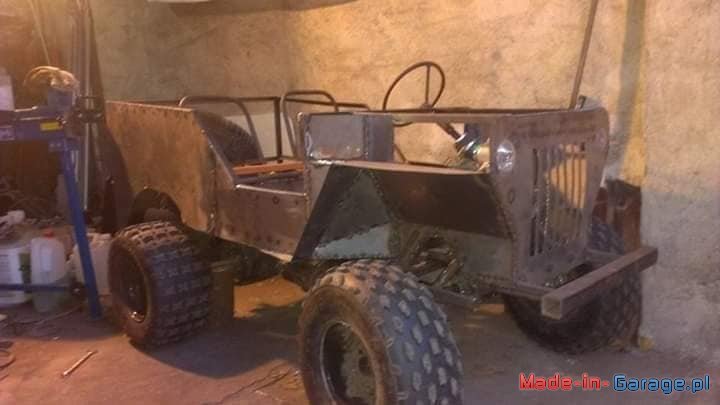

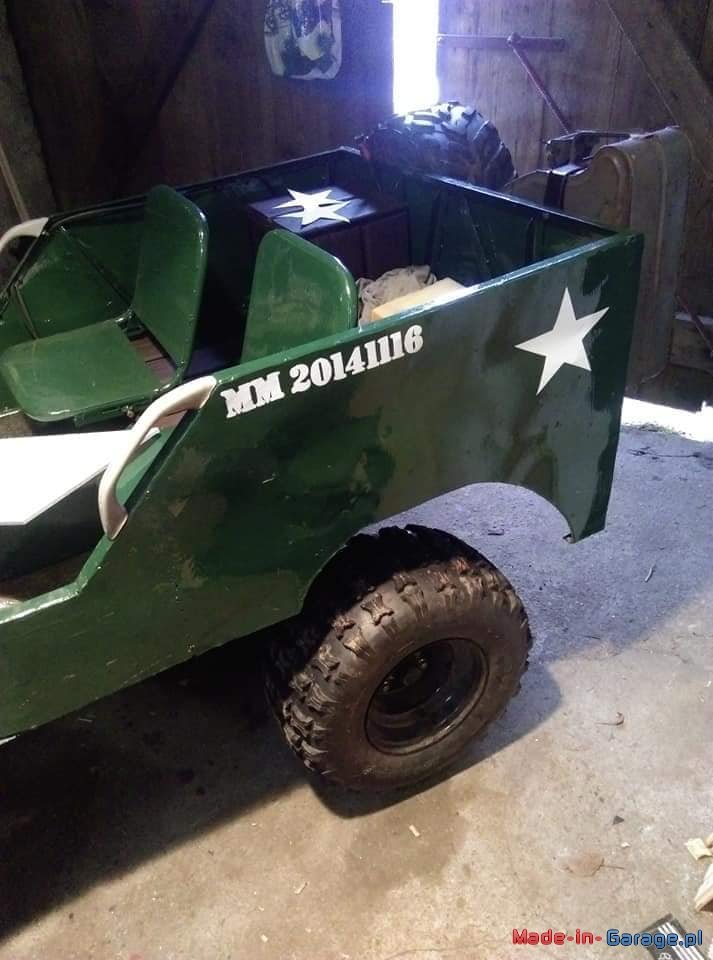

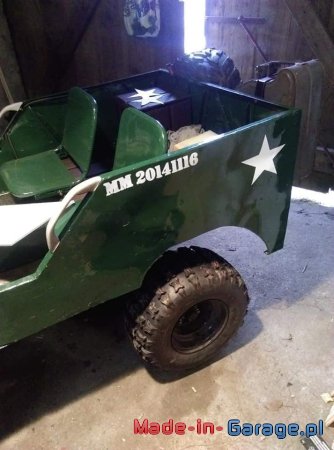

Mini Jeep Willys 1:2
Silnik spalinowy 110ccm półautomat 3biegi + R z quada
Skala 1:2 w porównaniu z oryginałem.
Regulowane siedzenia + maglownica z audi 80.
Z quada tez oprócz kół i elektryki został tylny wahacz dospawany do robionej od podstaw ramy.
Wahacz dostał amortyzarot od ścigacza showa z regulacją twardości.
Z przodu belka wahliwa niestety jak na razie zaspawana na sztywno ponieważ zastosowana maglownica z audi 80 nie pozwala na żaden ruch końcówkom drążków (będę musiał to przerobić)
Mechanizmu różnicowego nie ma ponieważ został cały wahacz z ośką.
Napęd z silnika poprowadzony łańcuchem na tylna os. Na wysokości wahacza zebatka aby łańcuch pracował z wahaczem.
Wymiary-musialem zacząć od dawcy czyli quada. Jego cały tylny wahacz z ośką napędową musiał zostać i to był wyznacznik szerokości.
Poszperałem trochę w necie za wymiarami willysa żeby wszystko miało proporcje i okazało się że te 80cm to połowa szerokości pełnowymiarowego.
Dalej już jakość poszło, podłużnice, podłoga, komora silnika.
Podłużnice z profila 20x30mm, rama nadwozia z kątowników 20x20mm, poszycie karoserii blacha 0.8mm
Prędkość ok. 40/50 km/h.
Hak + spora przyczepka
Autor projektu:
https://www.facebook.com/szymo.maksymiak
Link do projektu i filmów(w komentarzach) na grupie Jestem tatą - Sekcja DIY:
https://www.facebook.com/groups/356033618216381/permalink/867094257110312
