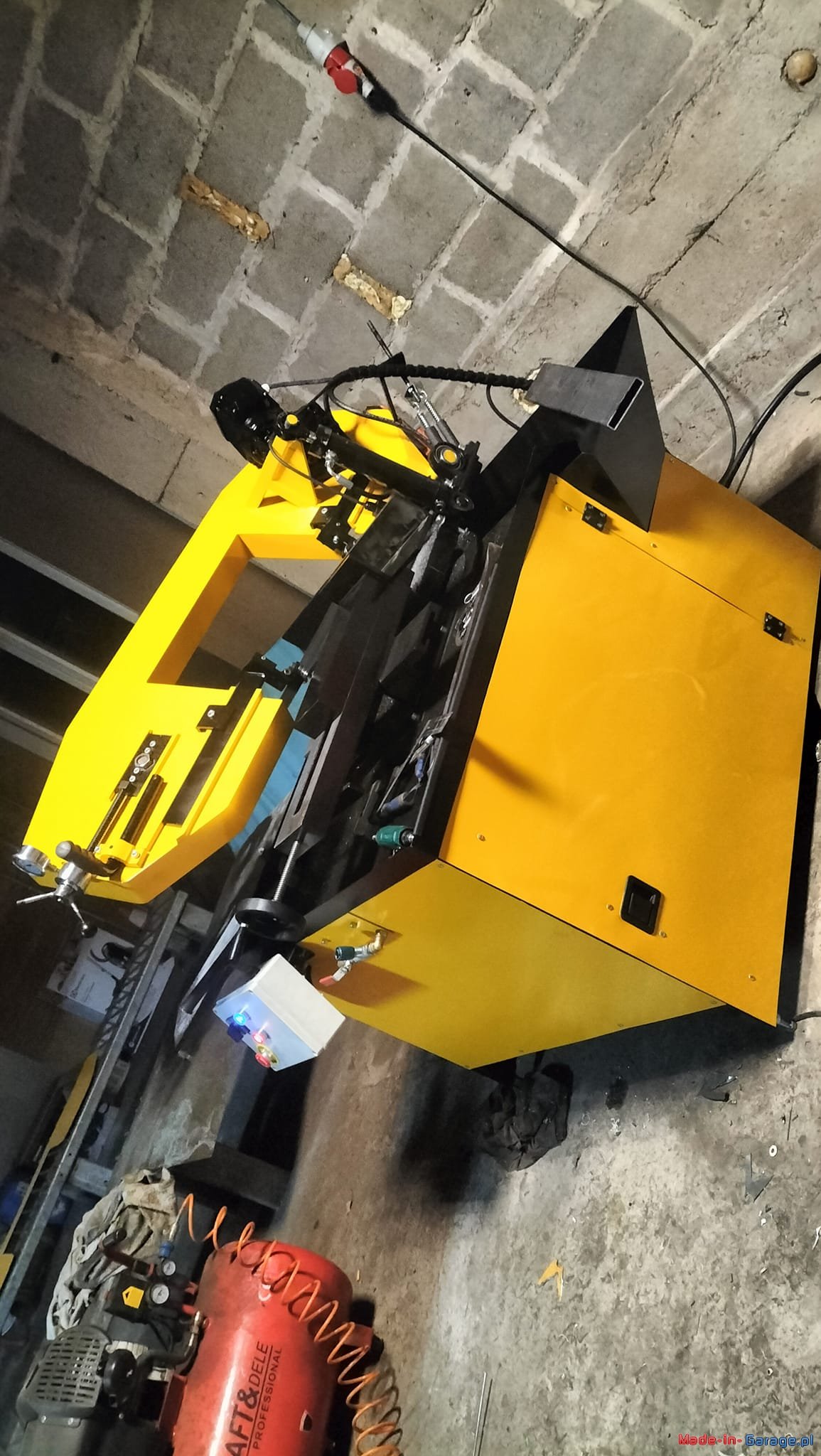

Przecinarka taśmowa

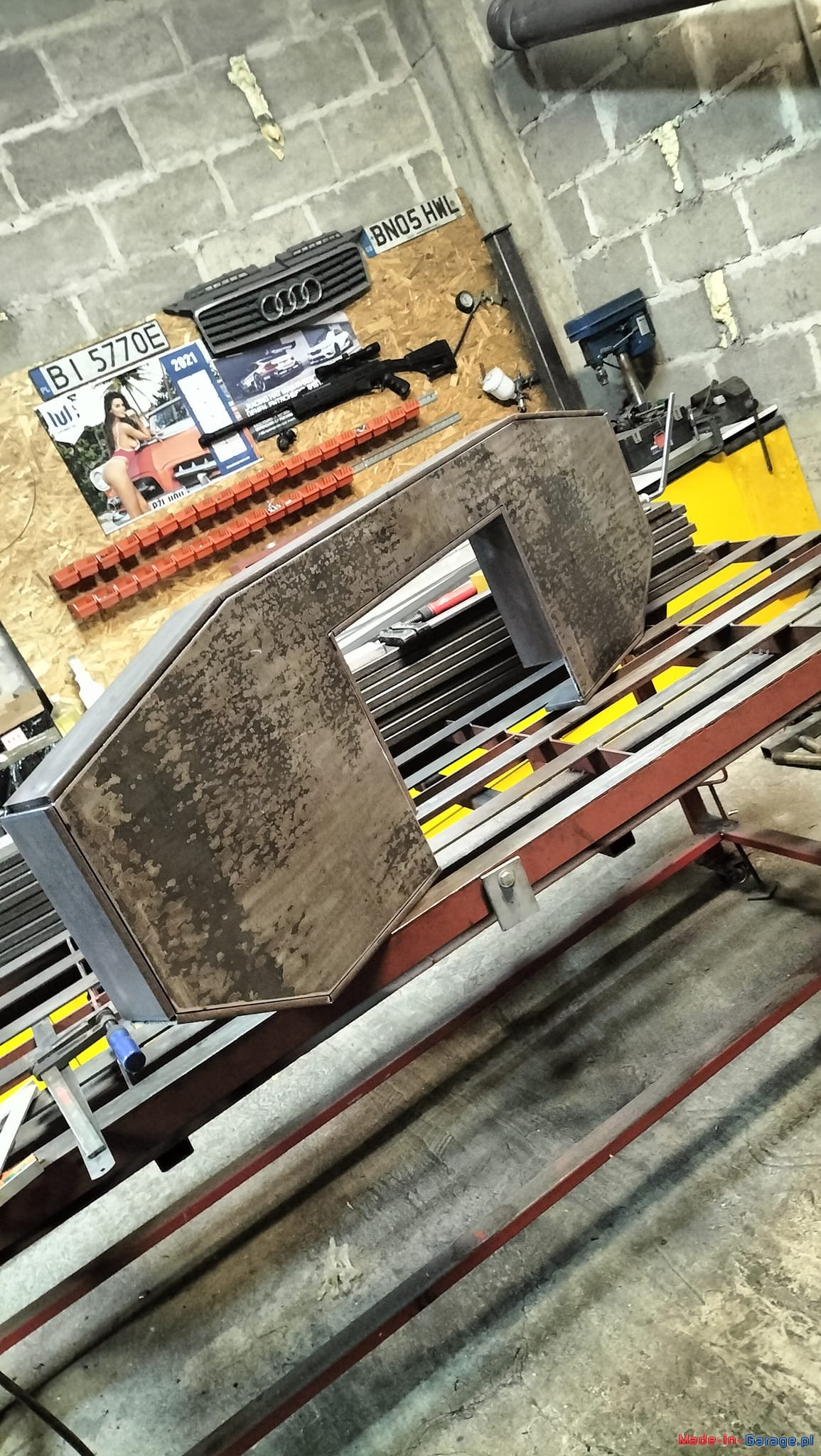

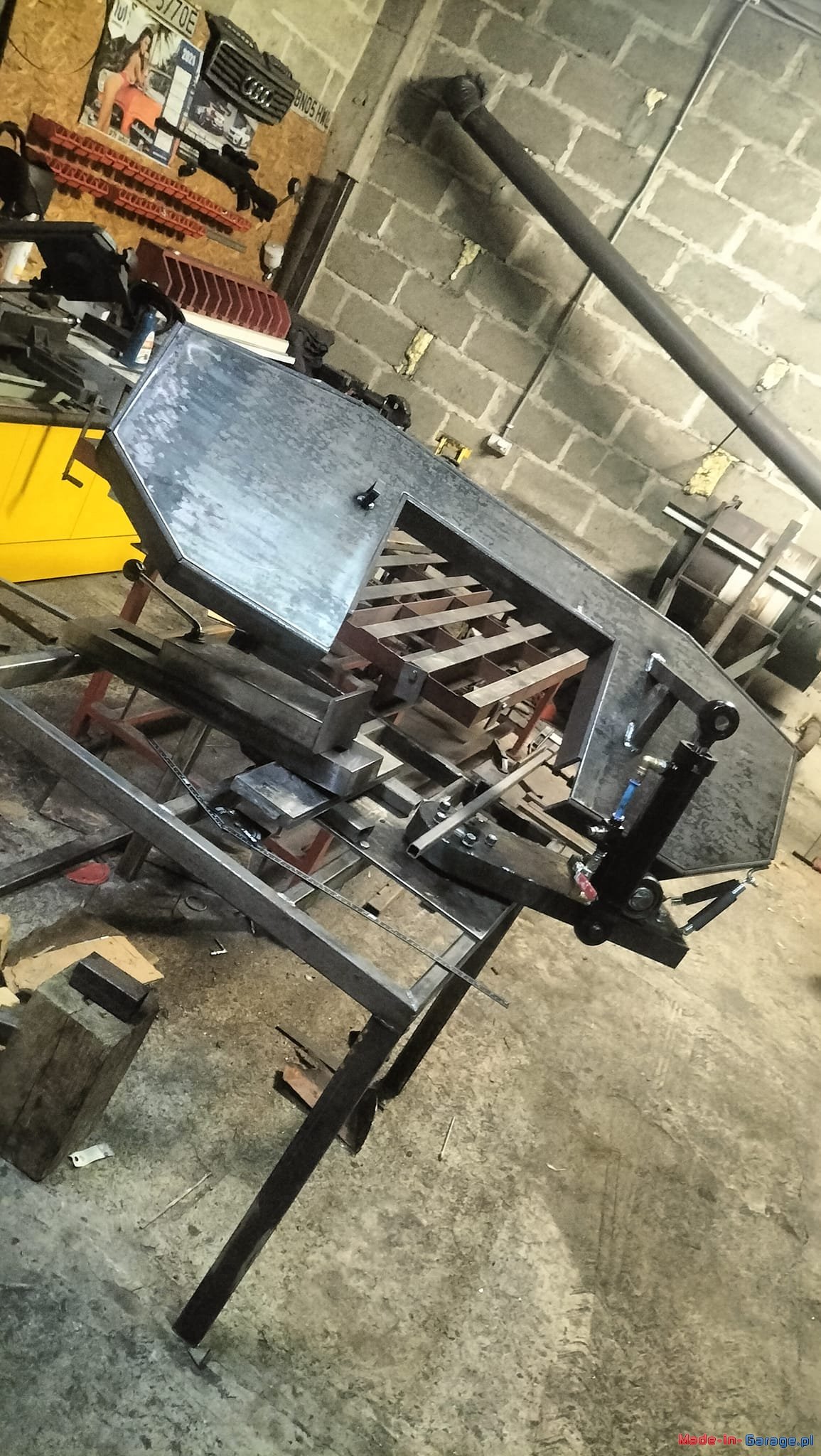

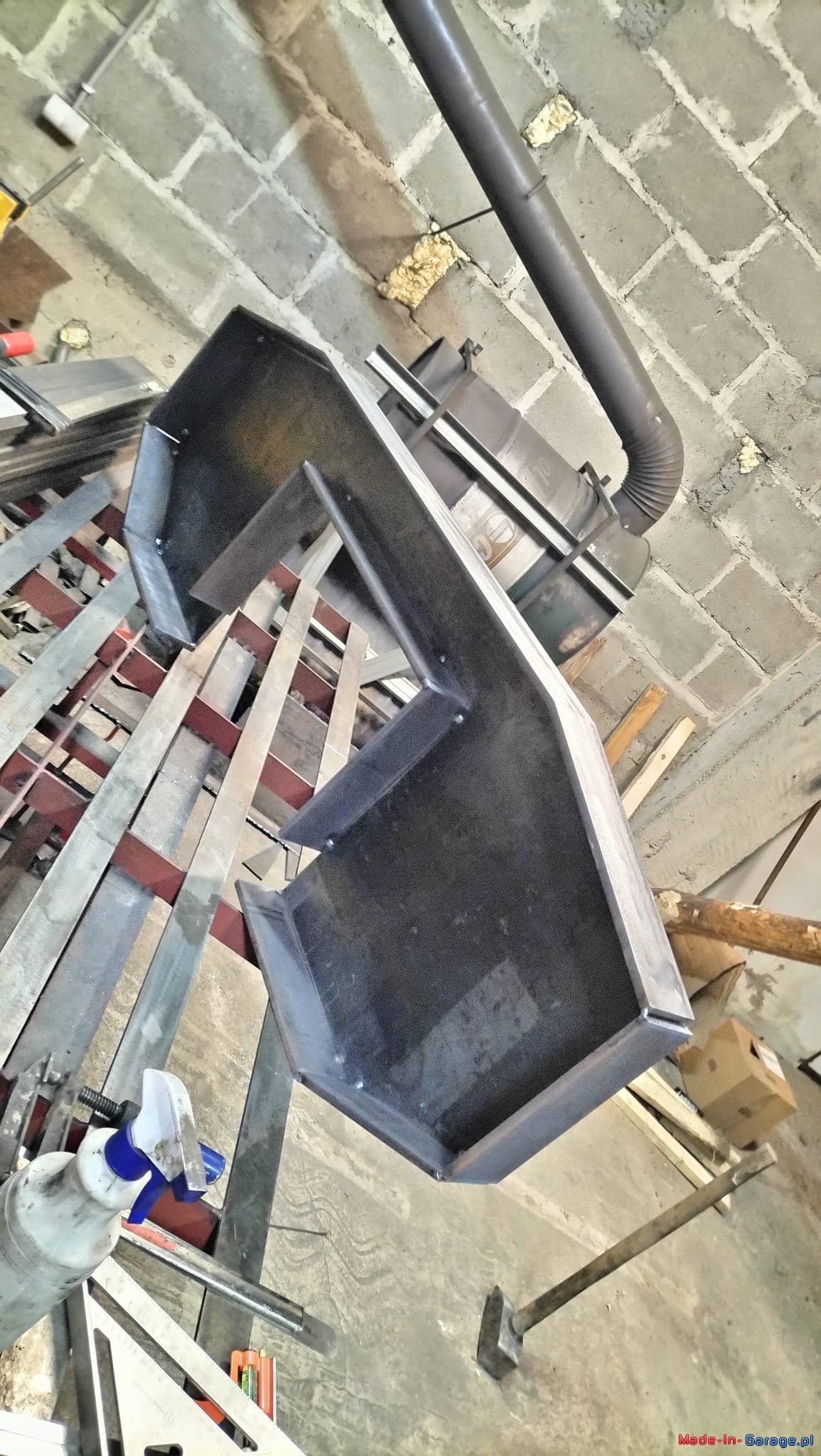

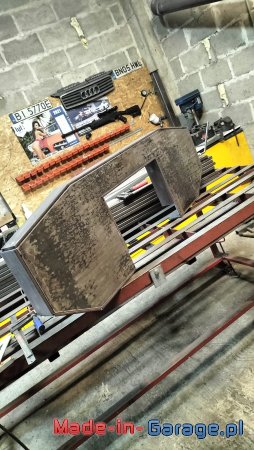

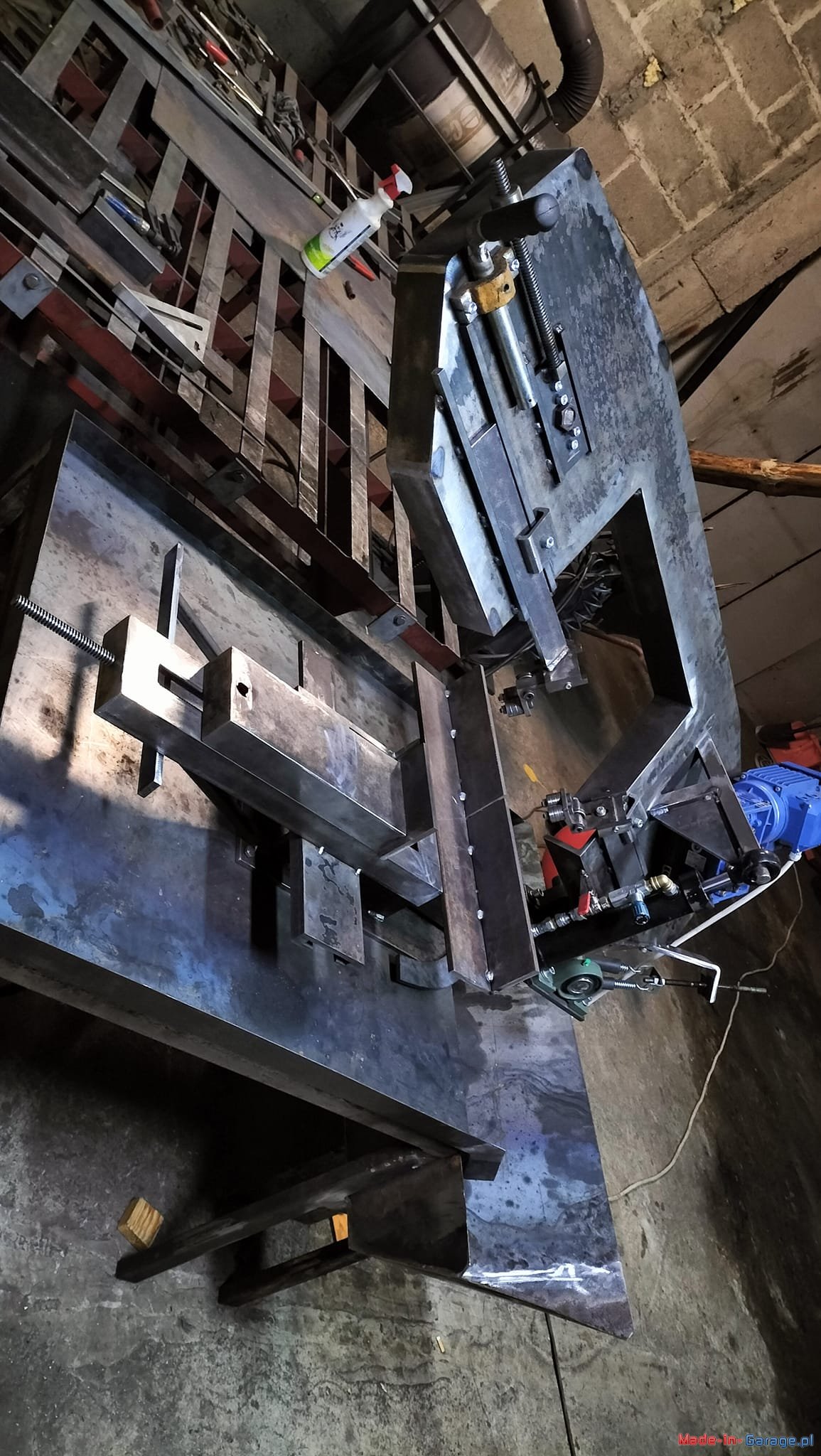

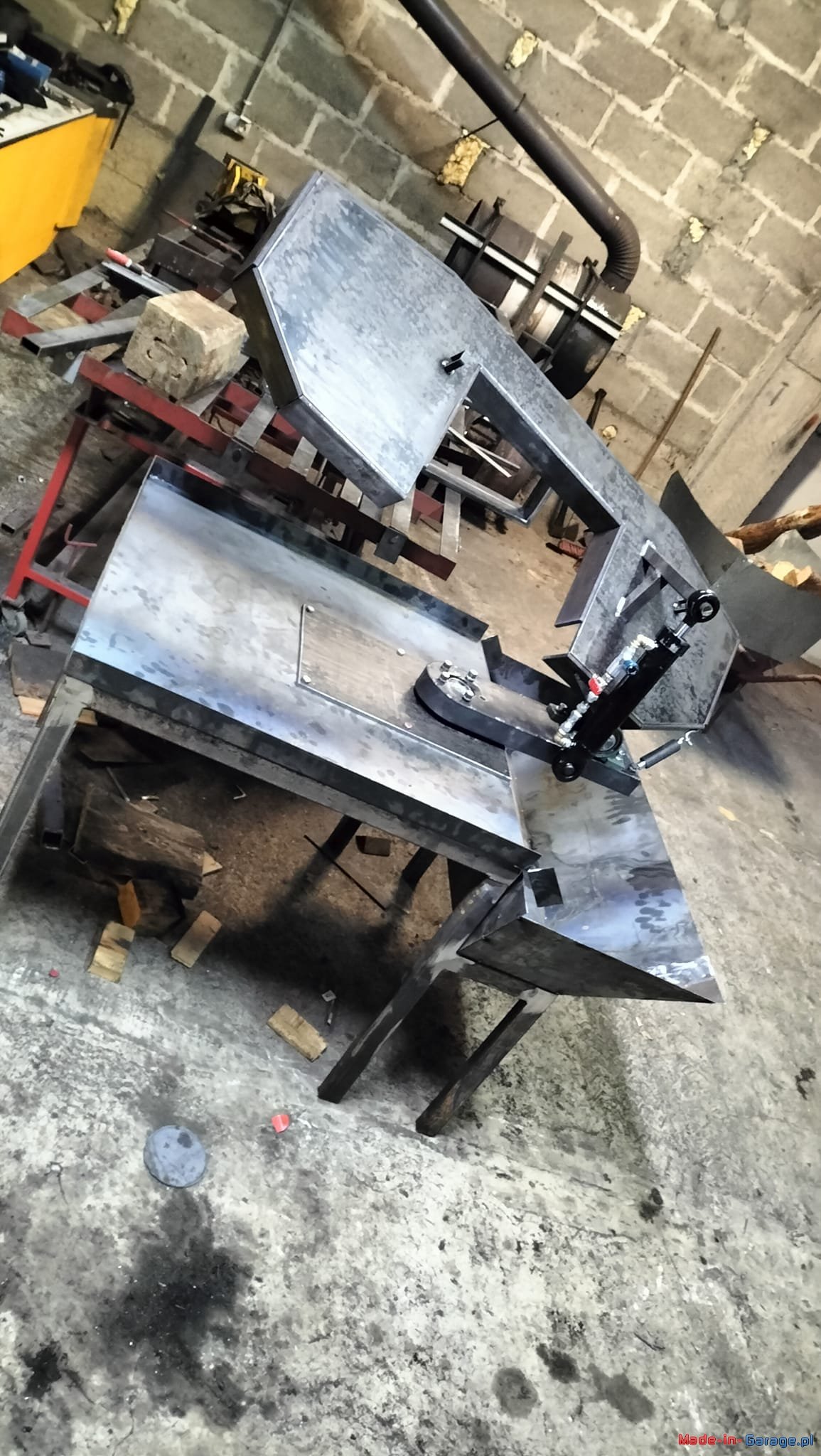

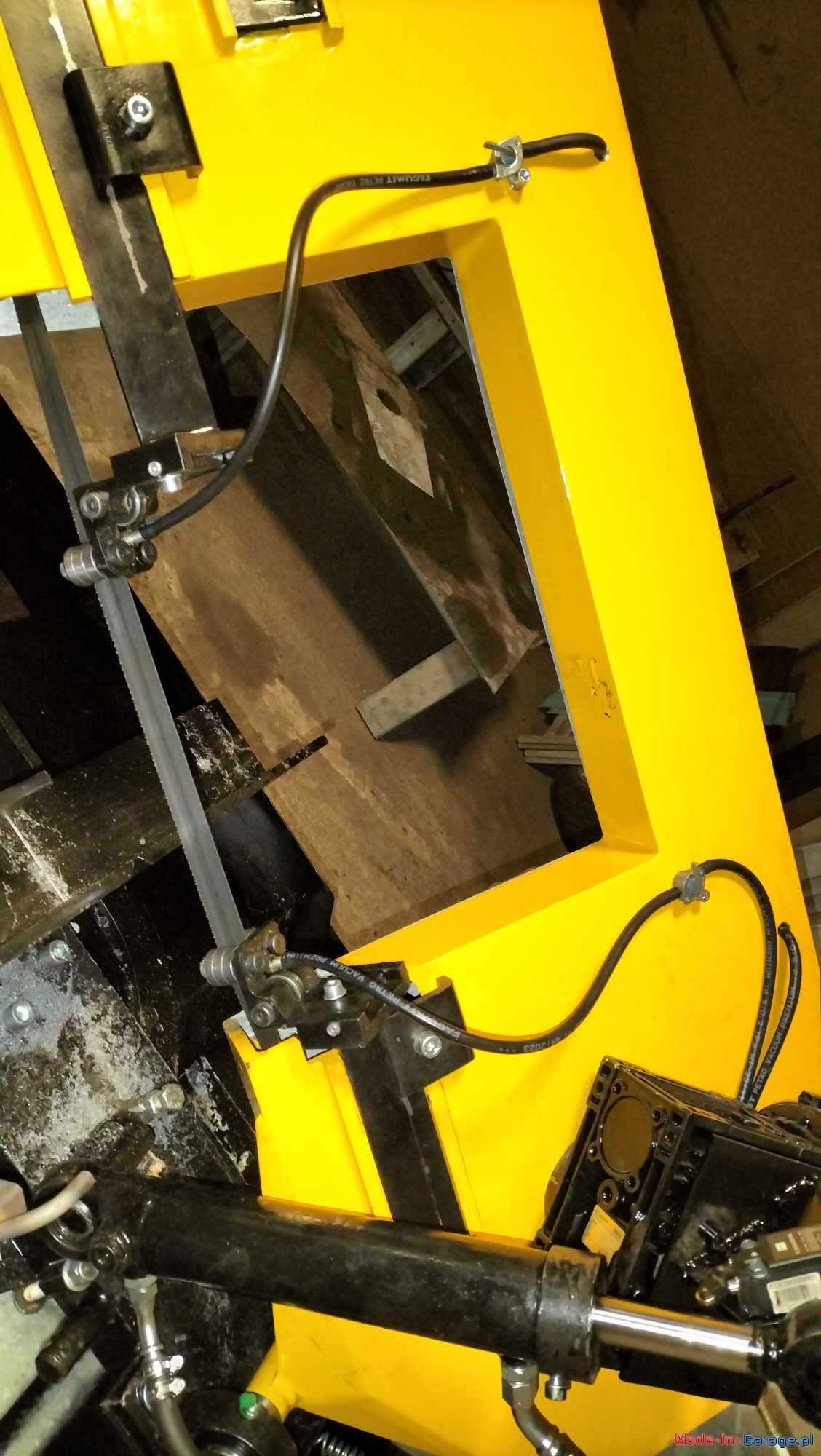

Korpus ramienia wykonany z blachy 8mm, obraca się na piaście samochodowej.

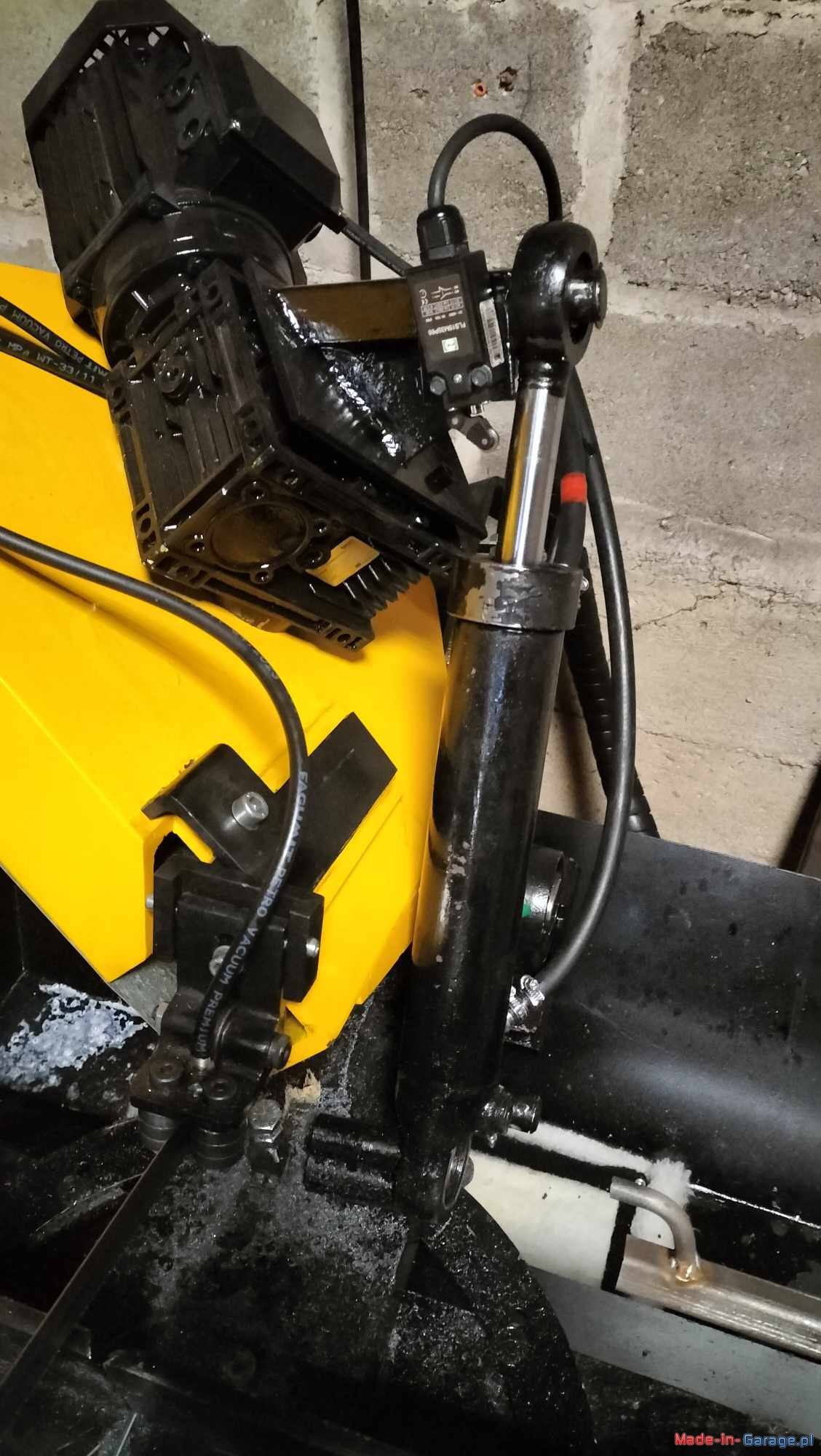

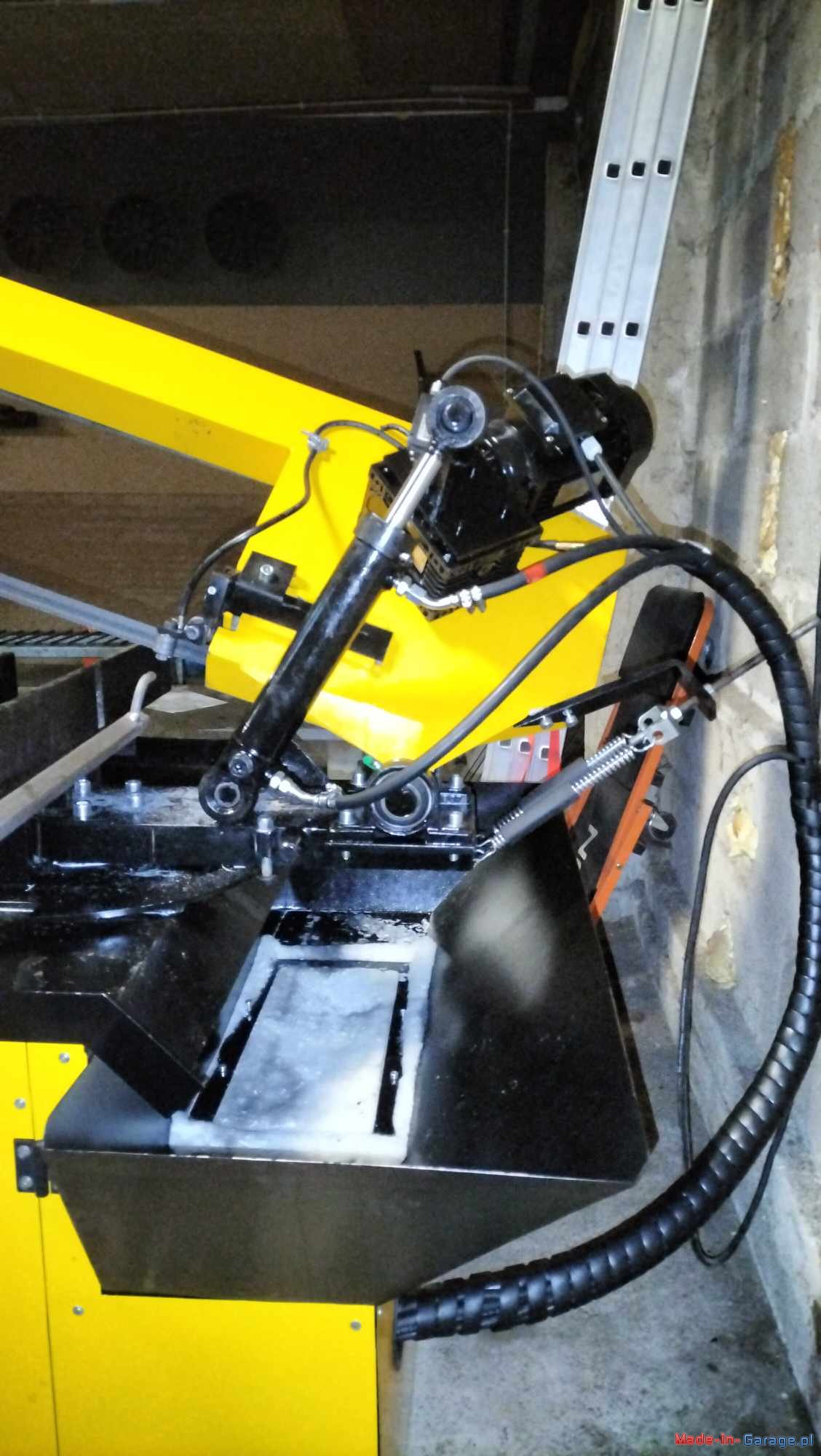

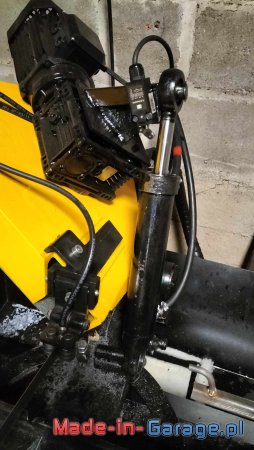

Motoreduktor przekładnia 063 z silnikiem 3 faz 1,1 kW Od firmy DKM.
Pompka chłodziwa model PC40 od WIKAM

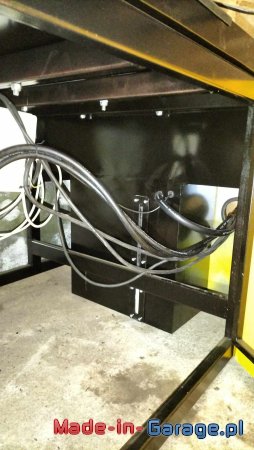

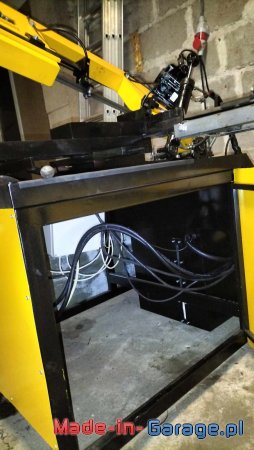

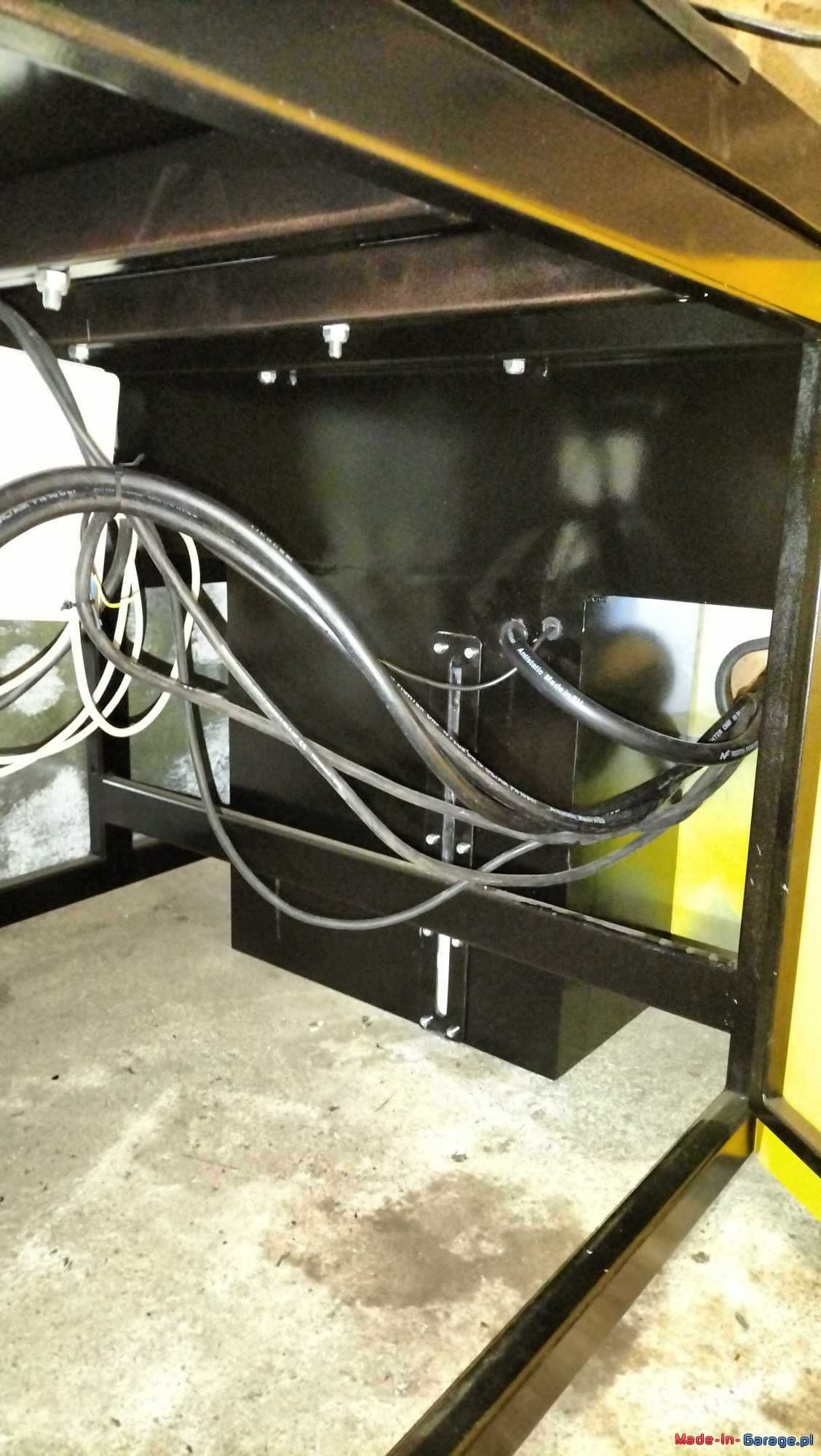

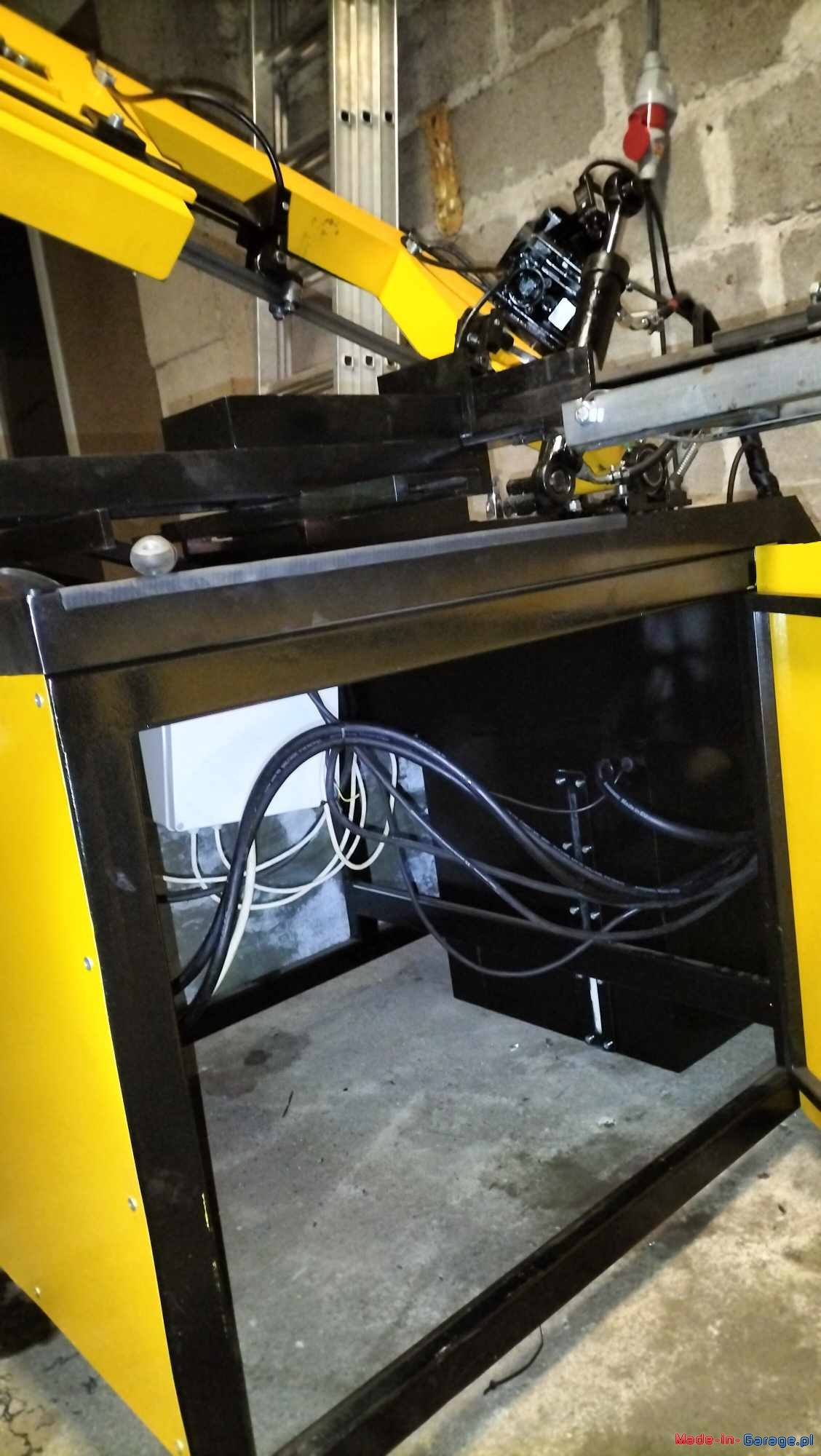

Blat, zbiornik na chłodziwo oraz "rynna" do łapania chłodziwa wykonana z blachy 2mm.

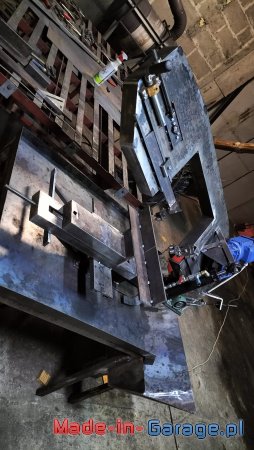

Materiał użyty na podstawę imadła to blacha 10mm oraz płaskownik 10x100mm,
Same imadło zrobione z kątownika 50x50, śruby trapezowej 16mm i łożyska oporowego.
Oczywiście wszystkie parametry trzeba dobrać do własnych potrzeb.


Autor projektu:




Link do projektu na grupie Stalowi z YouTube
