Tracker pod instalację fotowoltaiczną

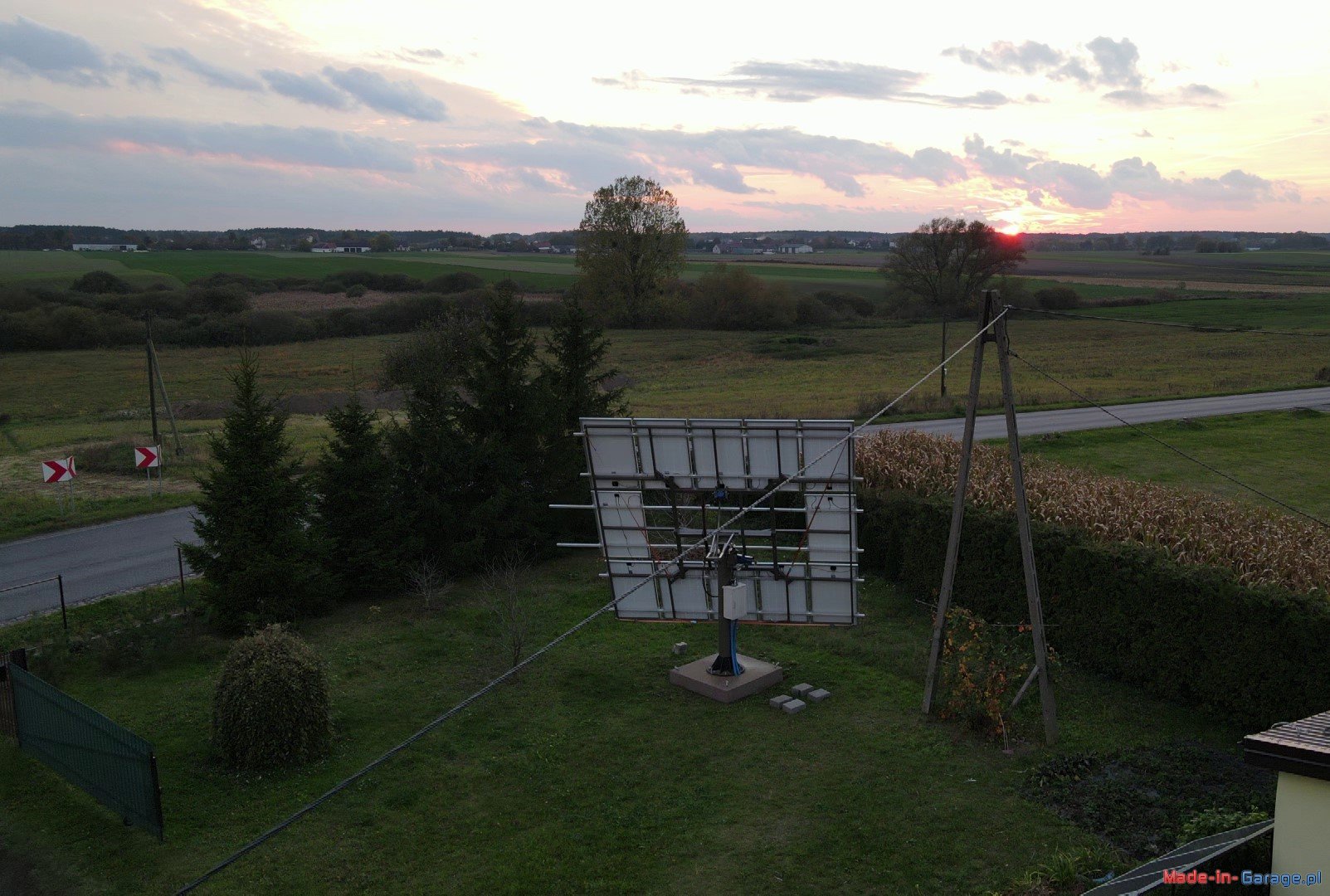

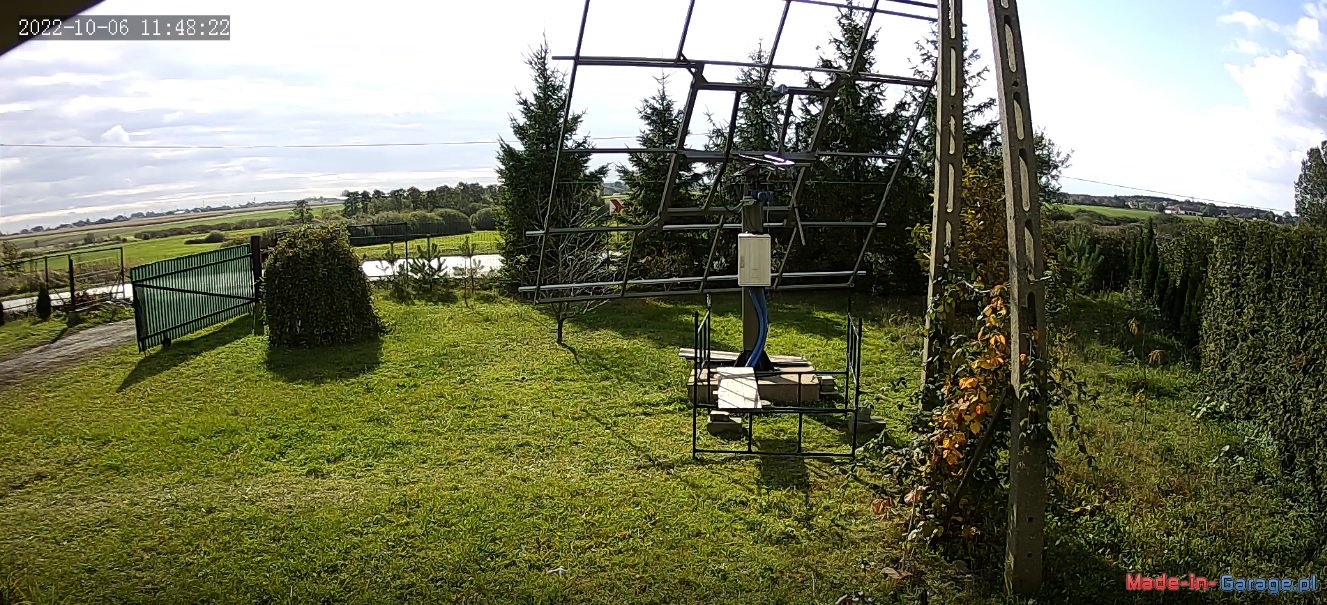

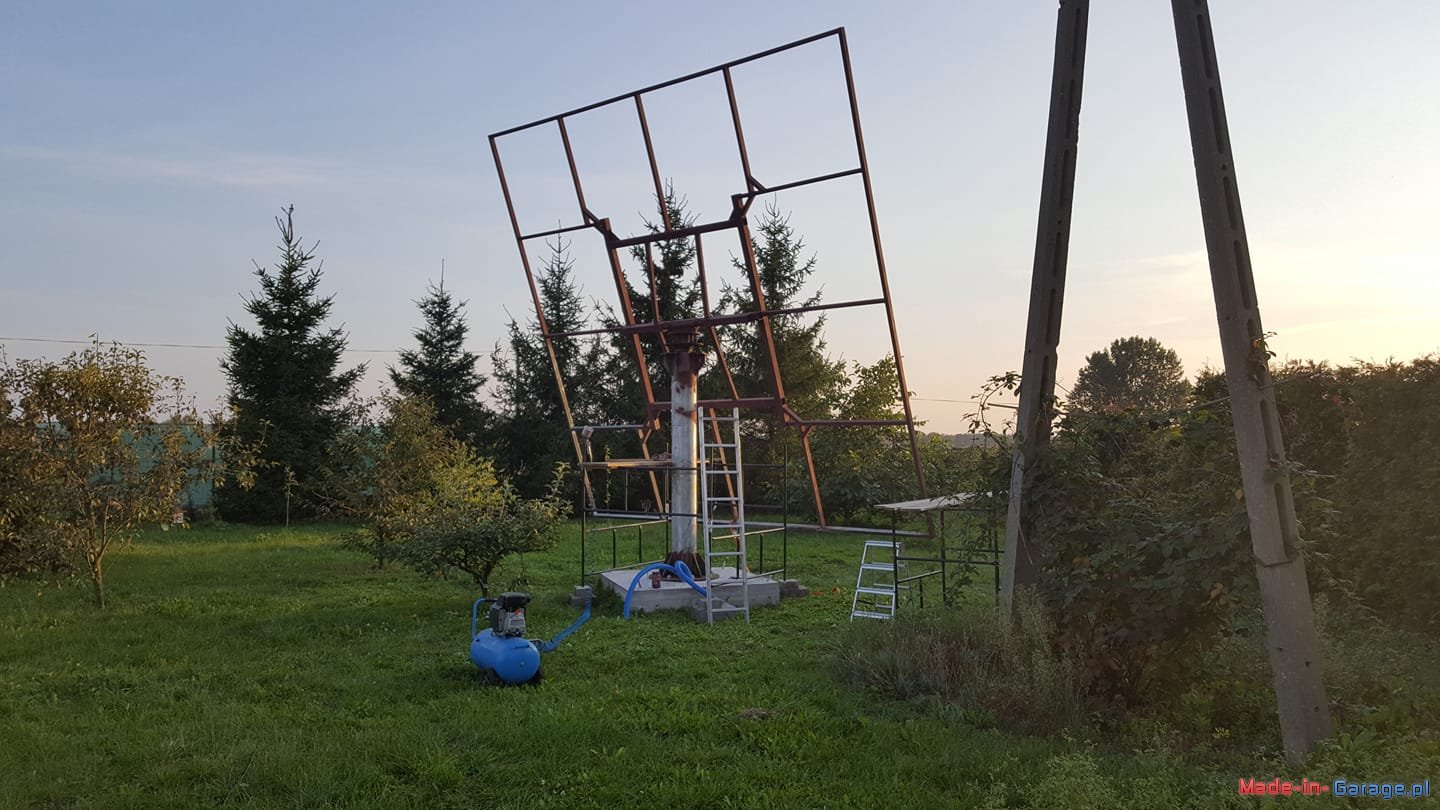

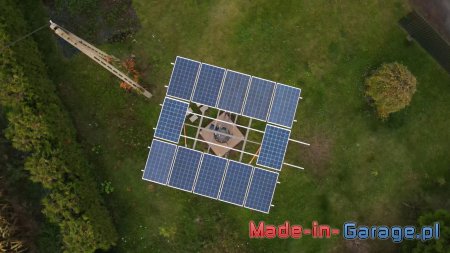

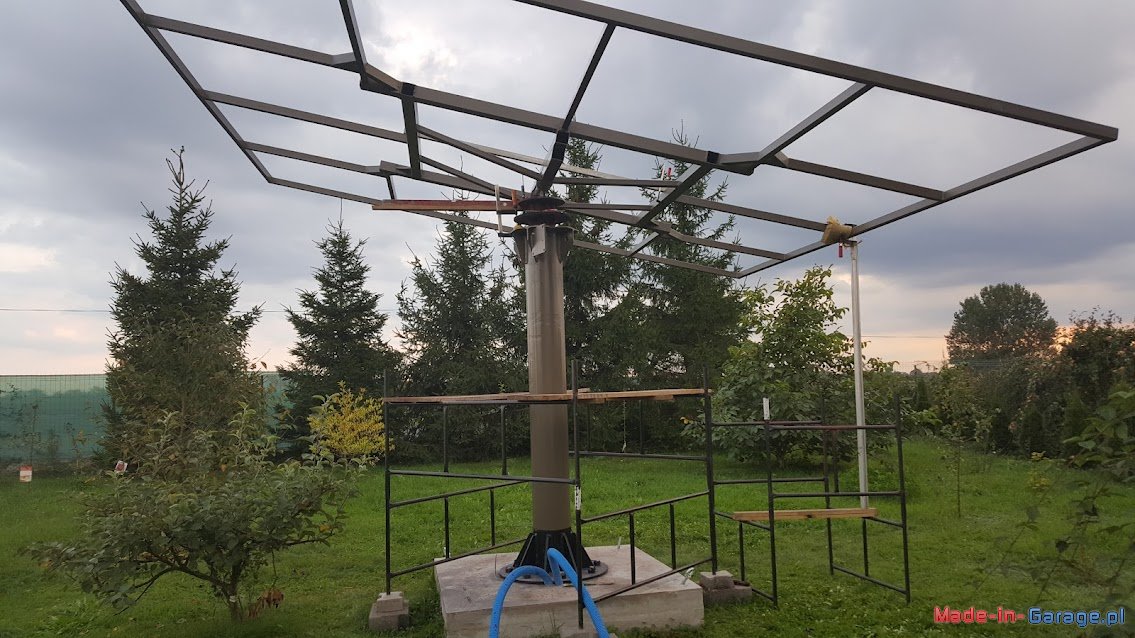

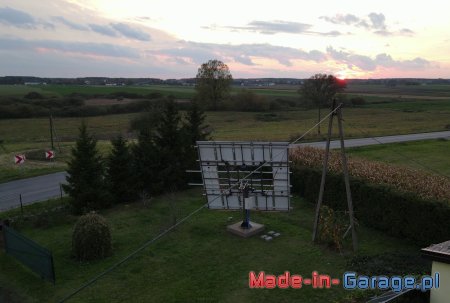

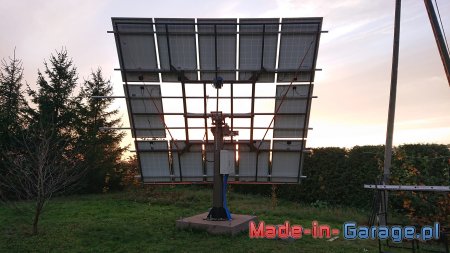

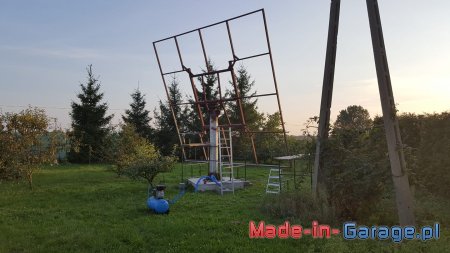

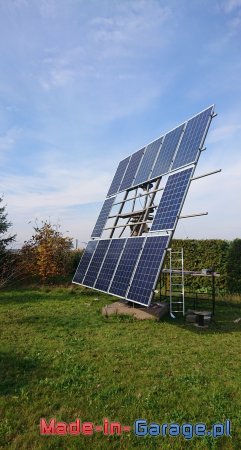

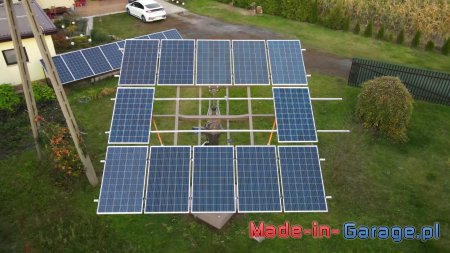

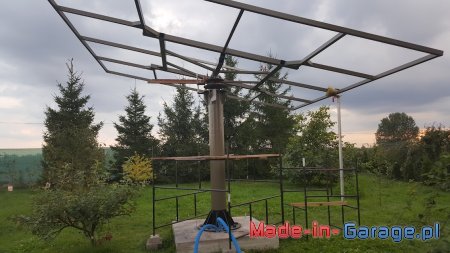

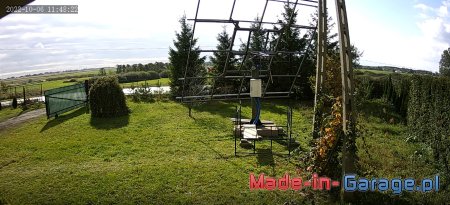

Tracker pod instalację fotowoltaiczną. Docelowo ma pomieścić 15 modułów.

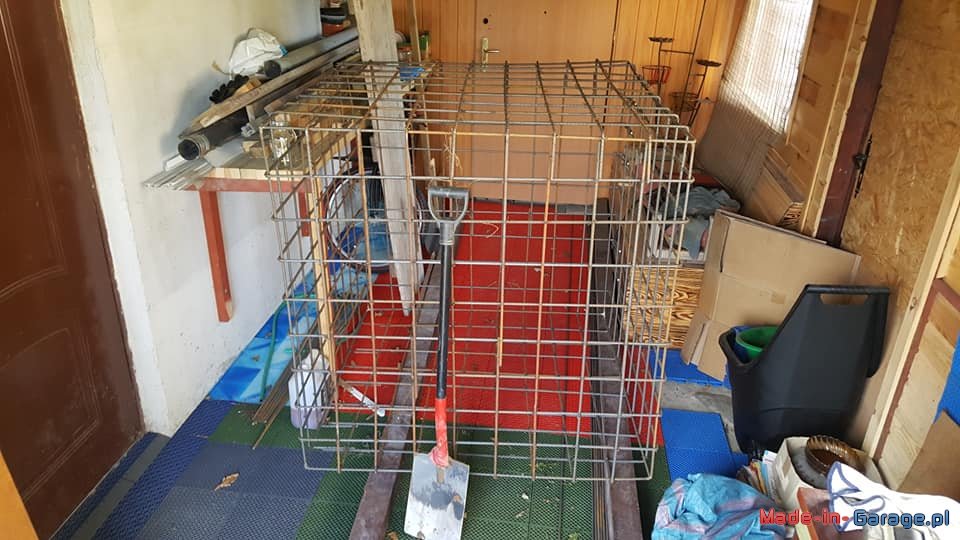

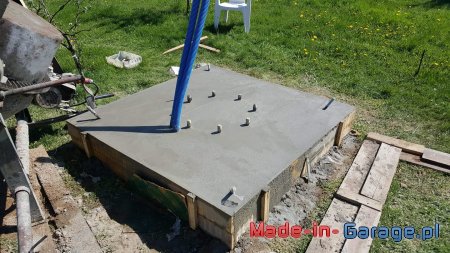

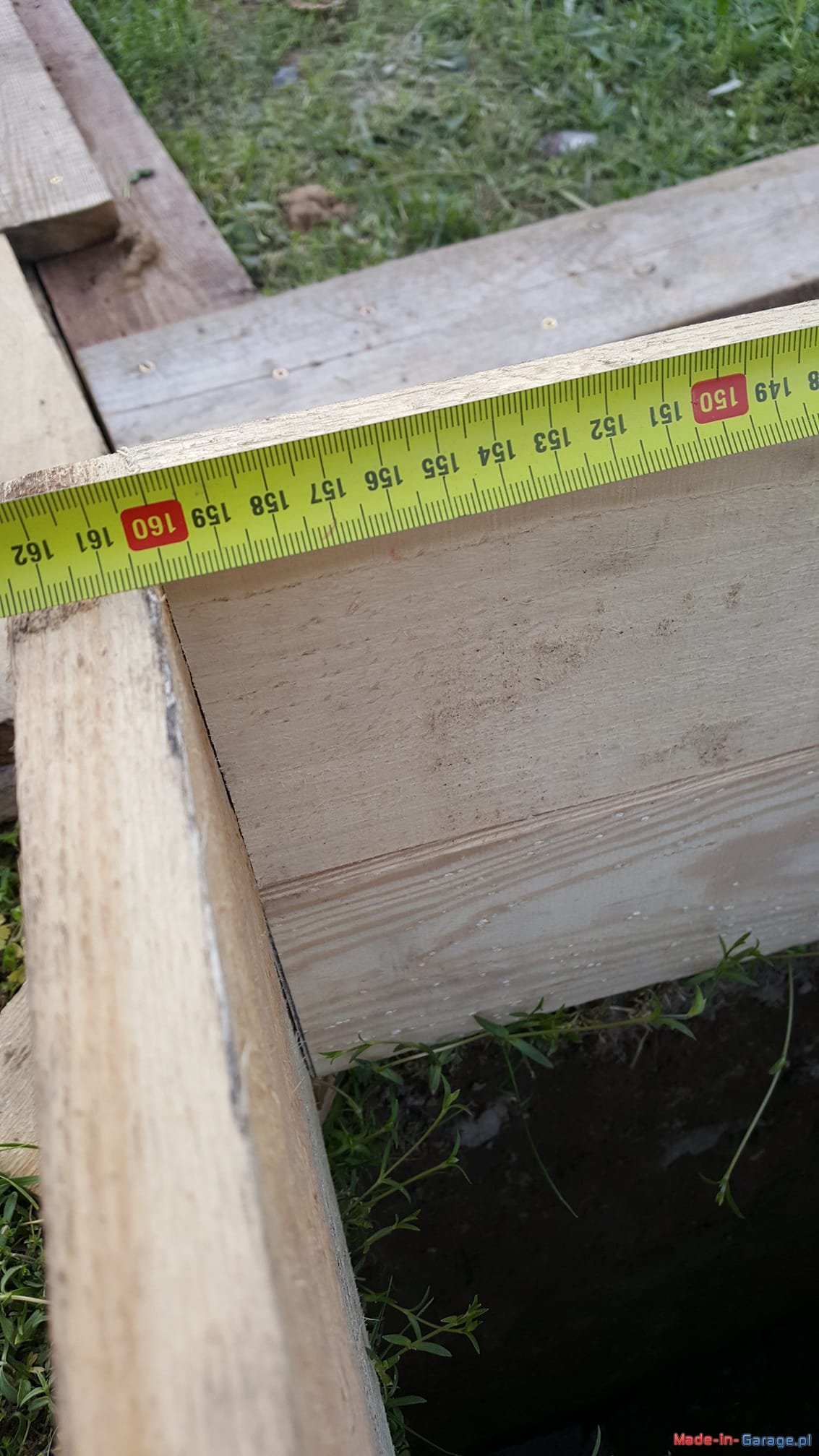

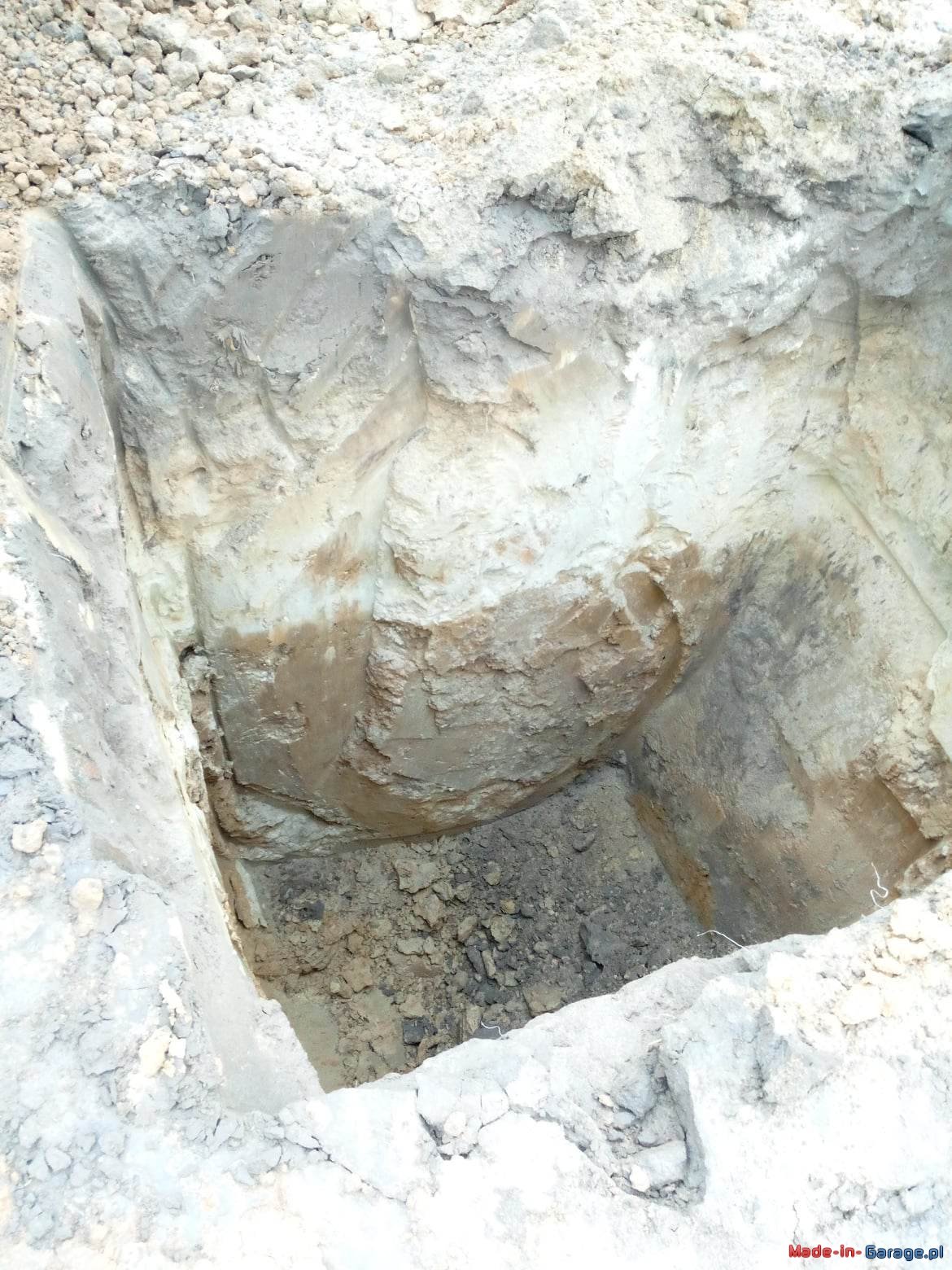

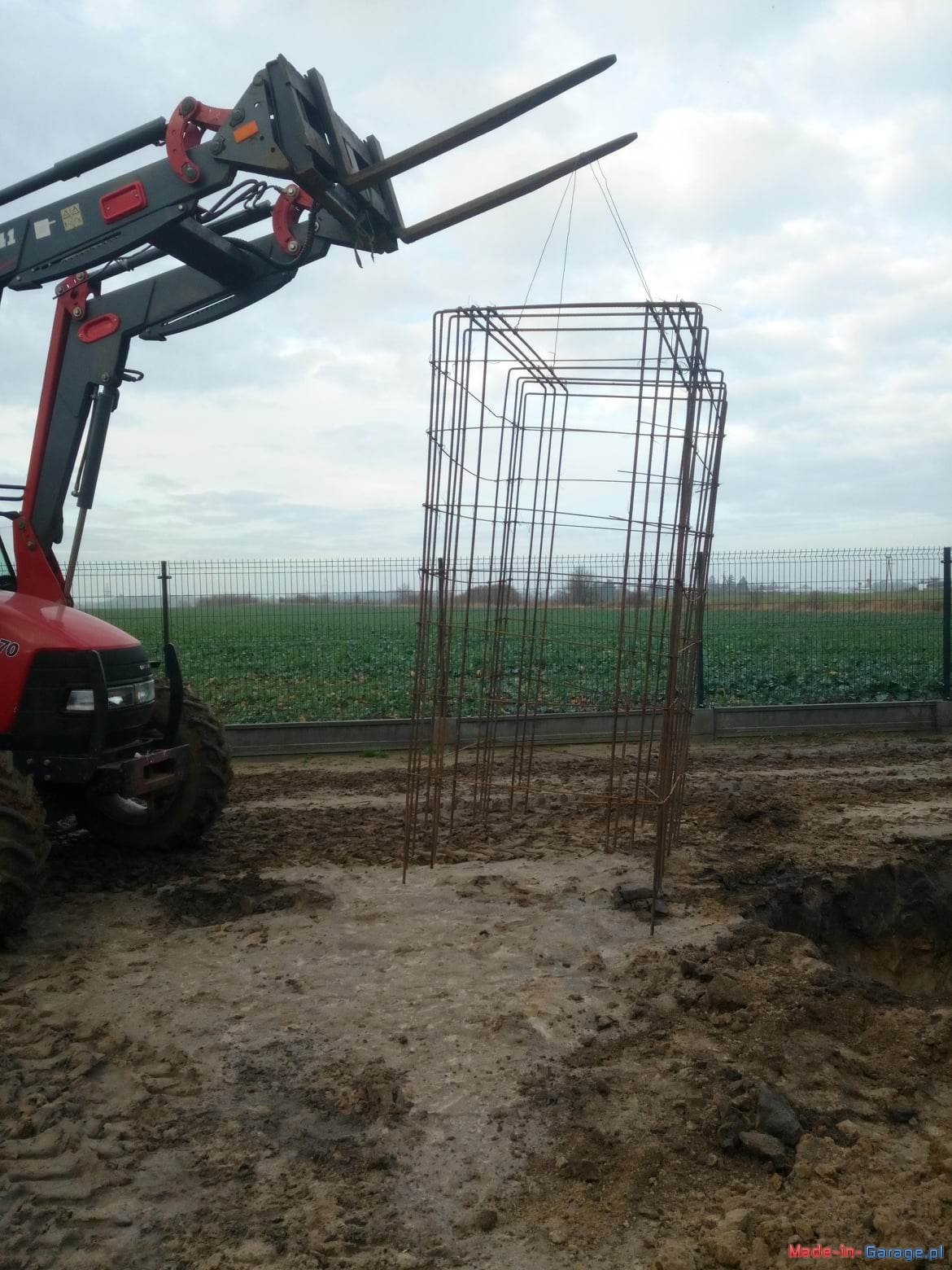

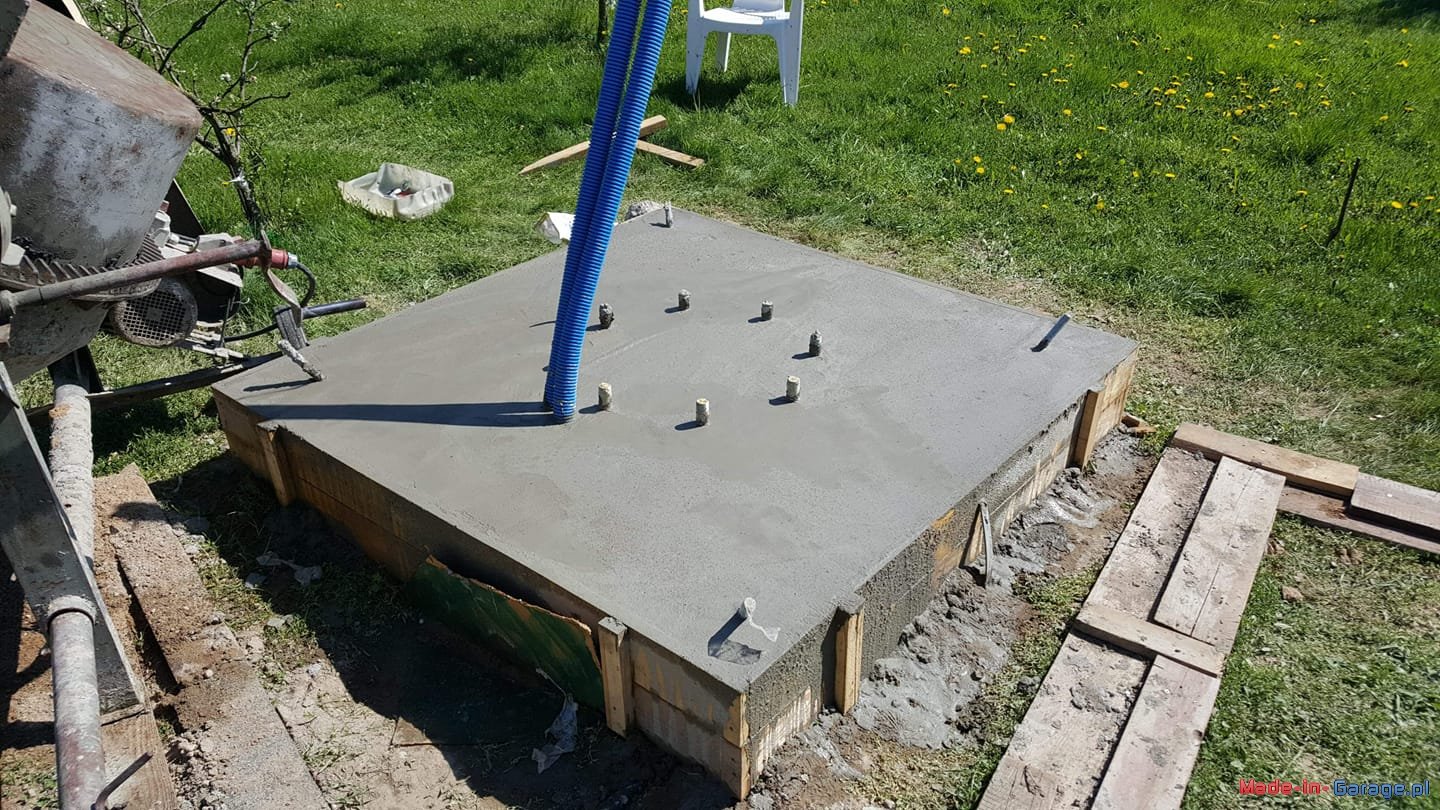

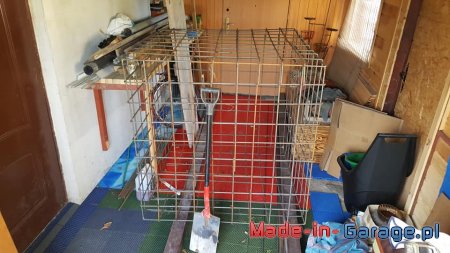

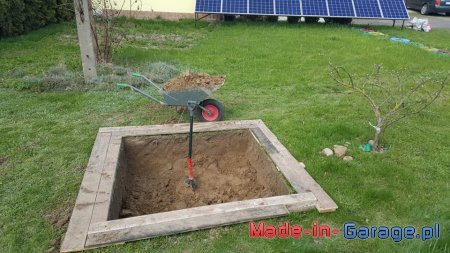

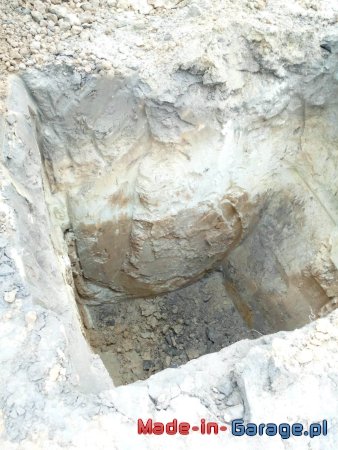

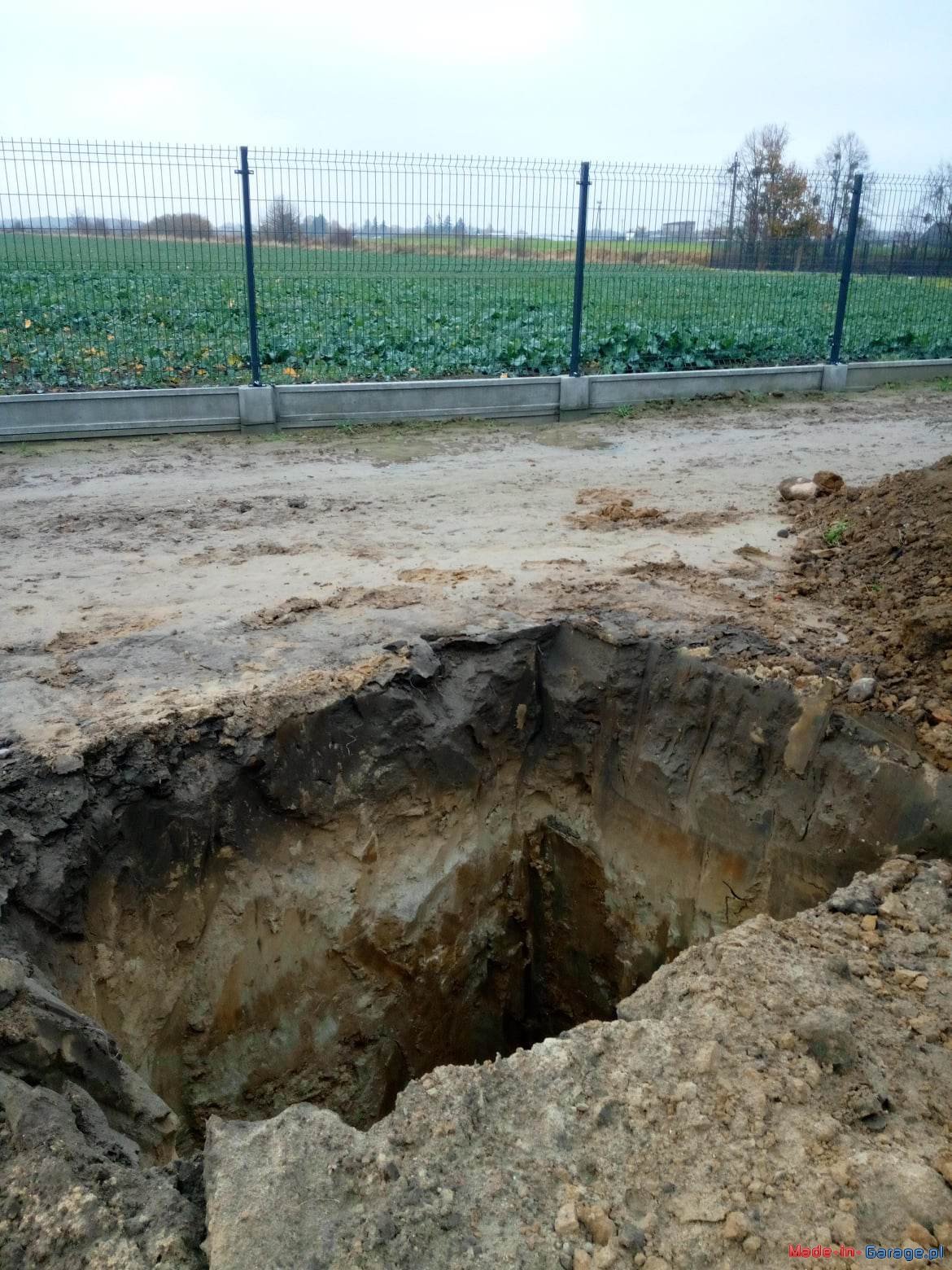

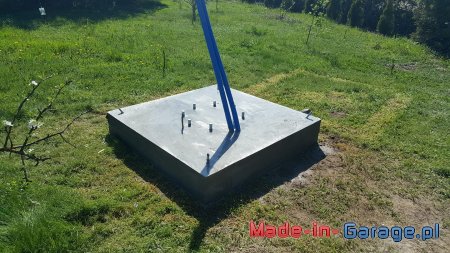

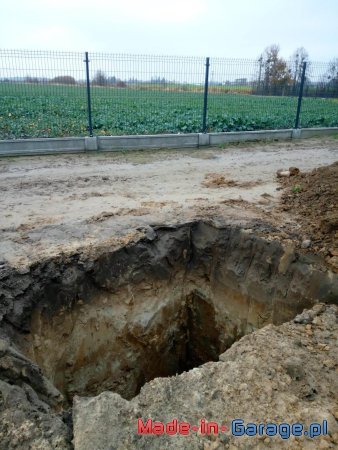

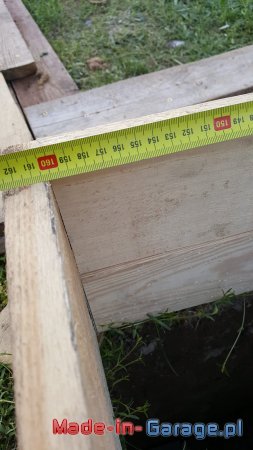

Fundament o wymiarach 170x170x170. Poszło 6,5T żwiru 32 worki cementu 425 .

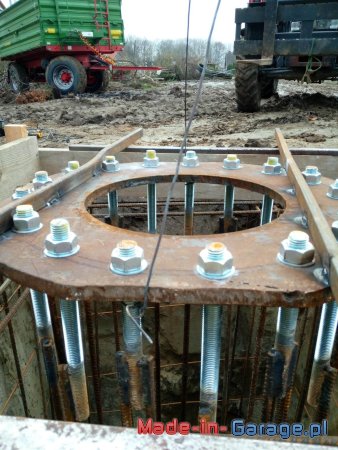

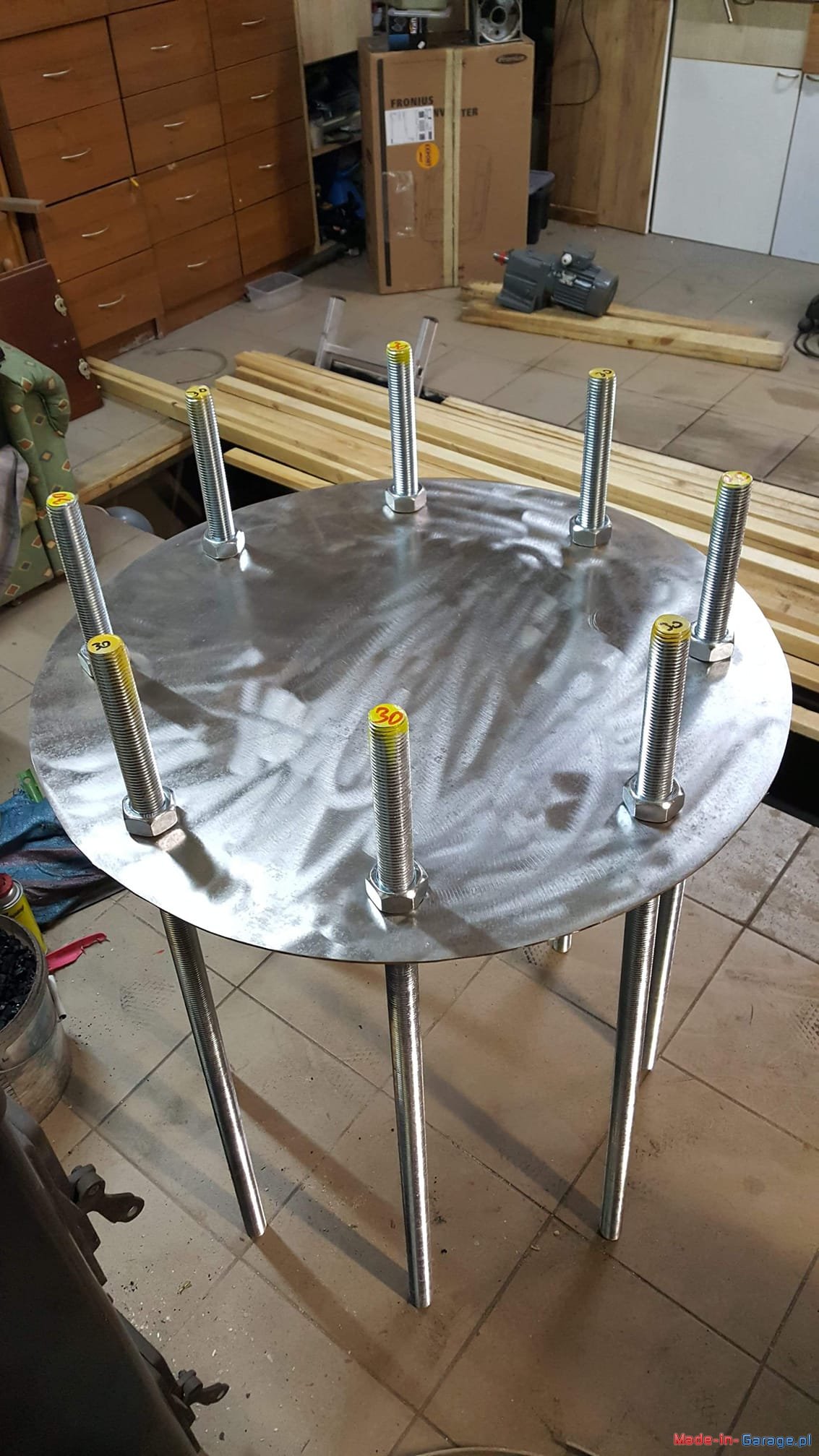

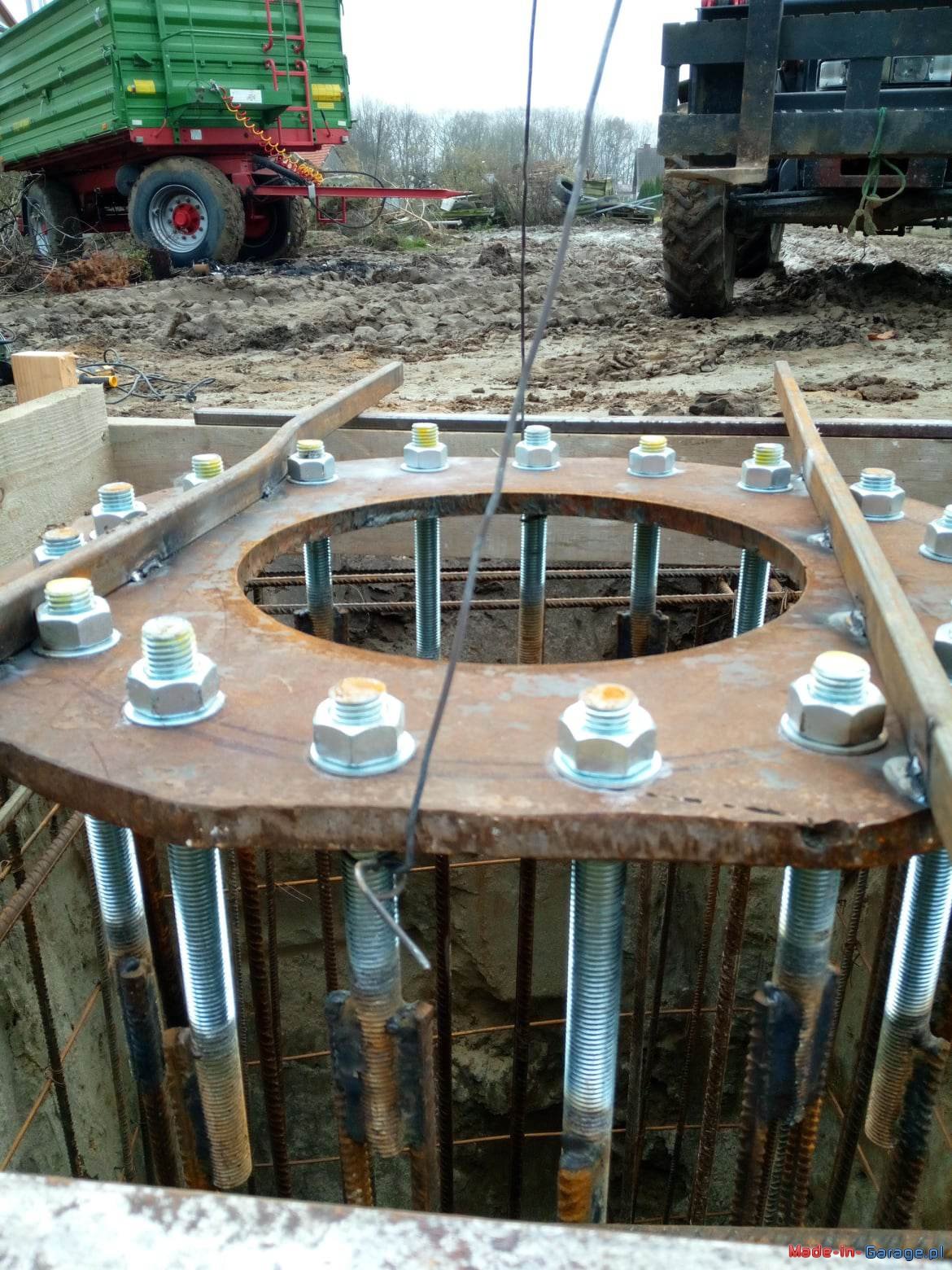

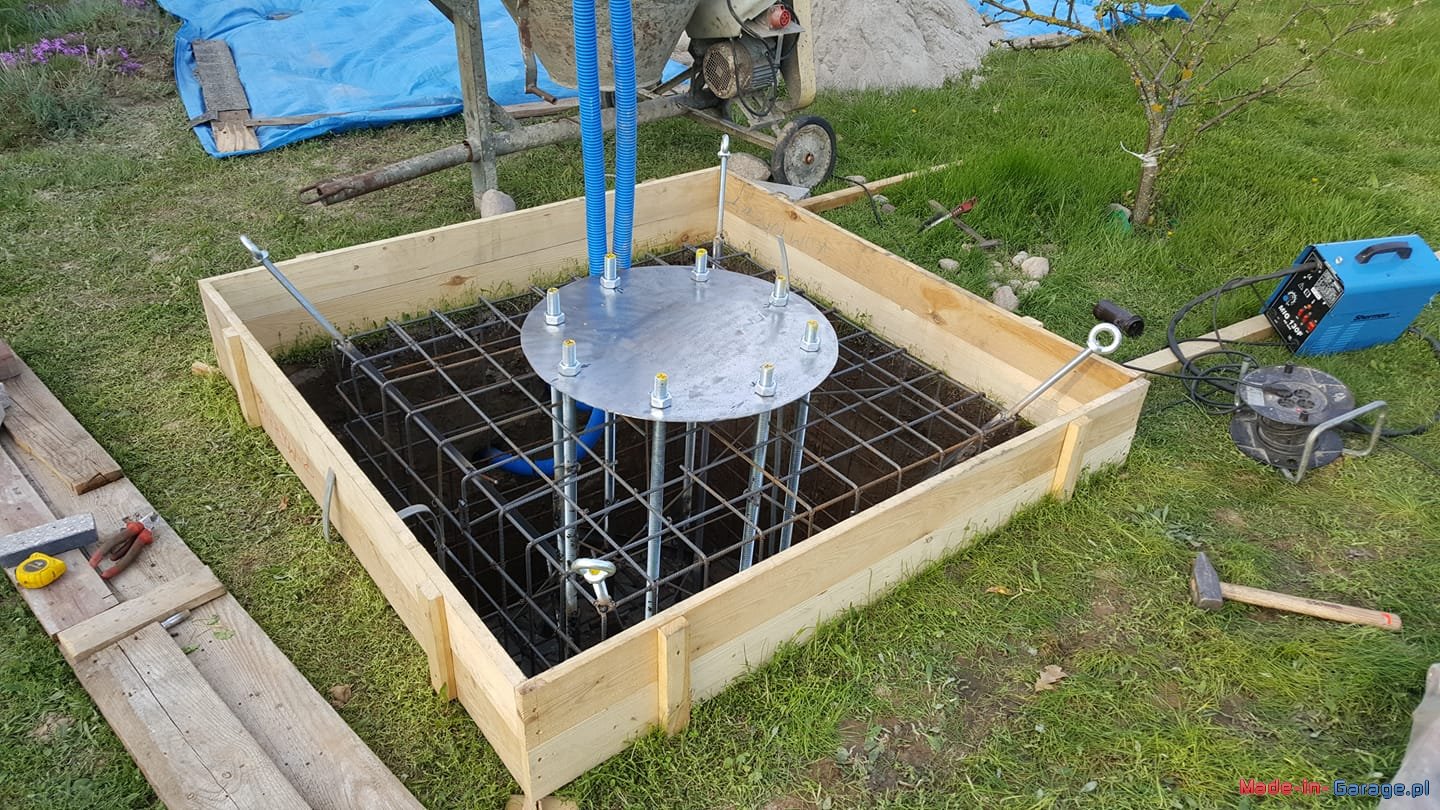

Słup przykręcony do 8 szpilek fi30.

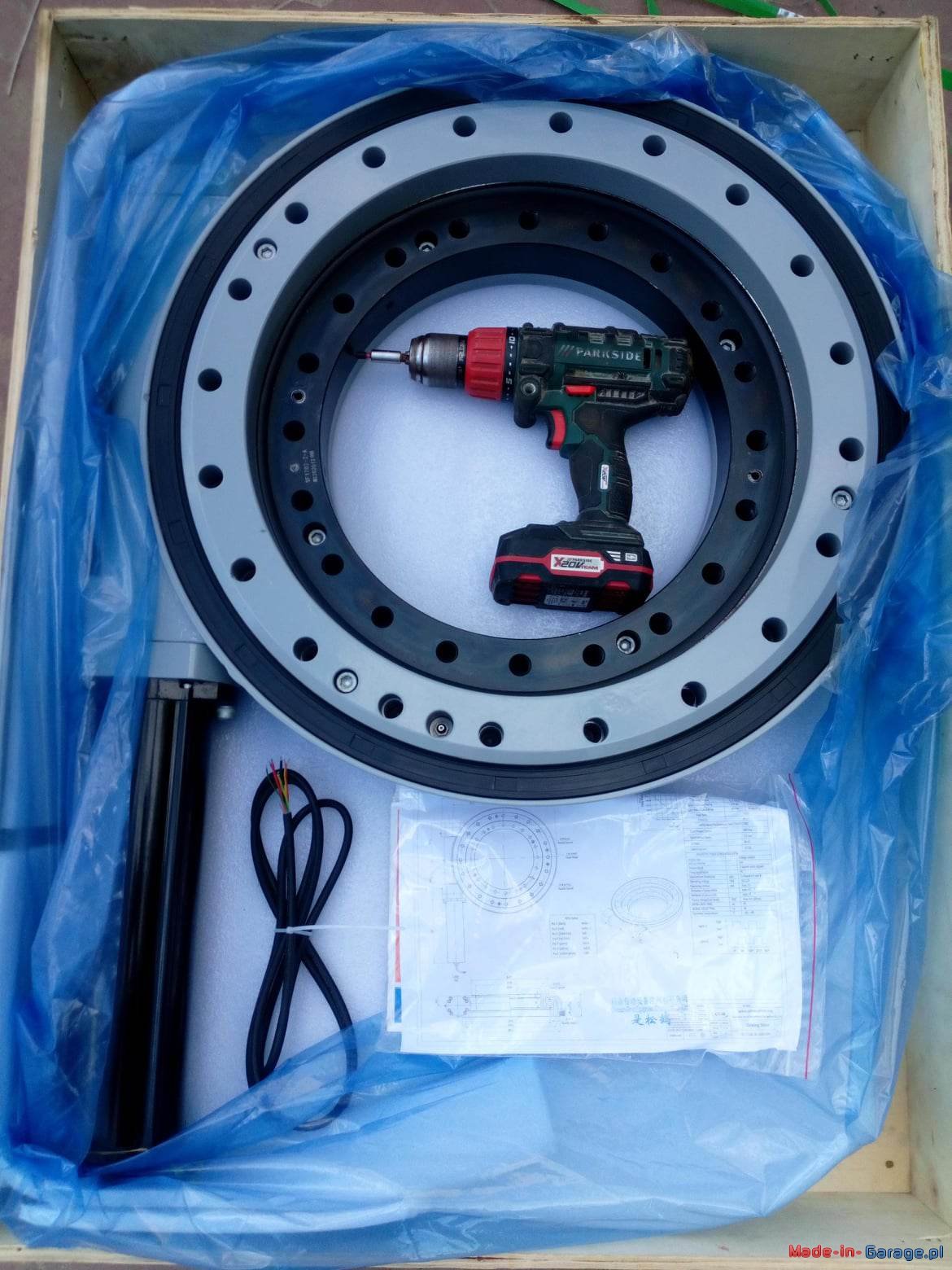

Przekładnia ślimakowa PMRV 050 z silnikiem 3F o mocy 0,55 obrotach 2760 sterowany falownikiem jednofazowym podłączonym
pod upsa w razie zaniku prądu tracker się kładzie na płasko.

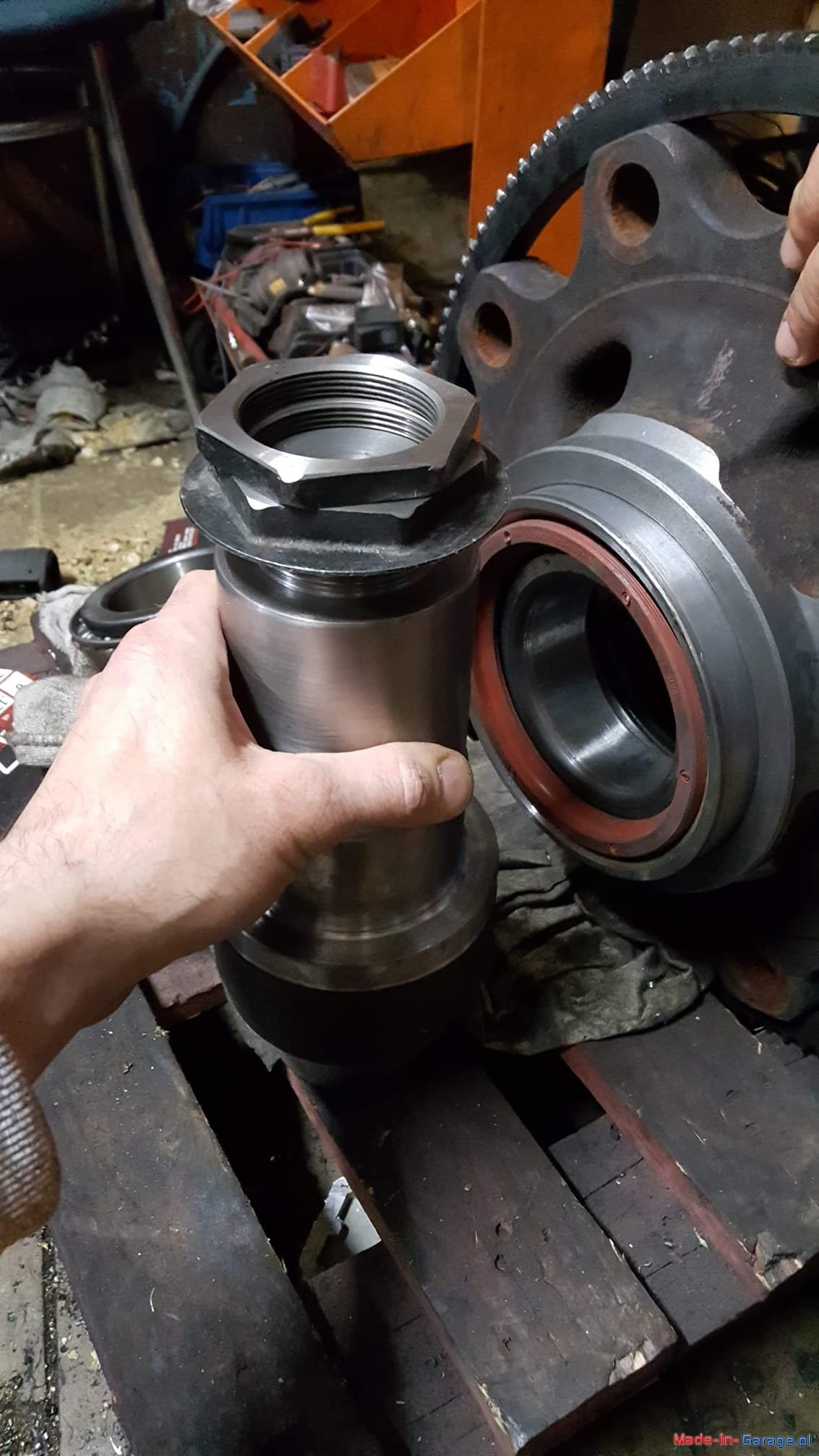

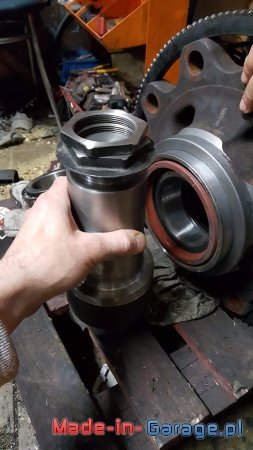

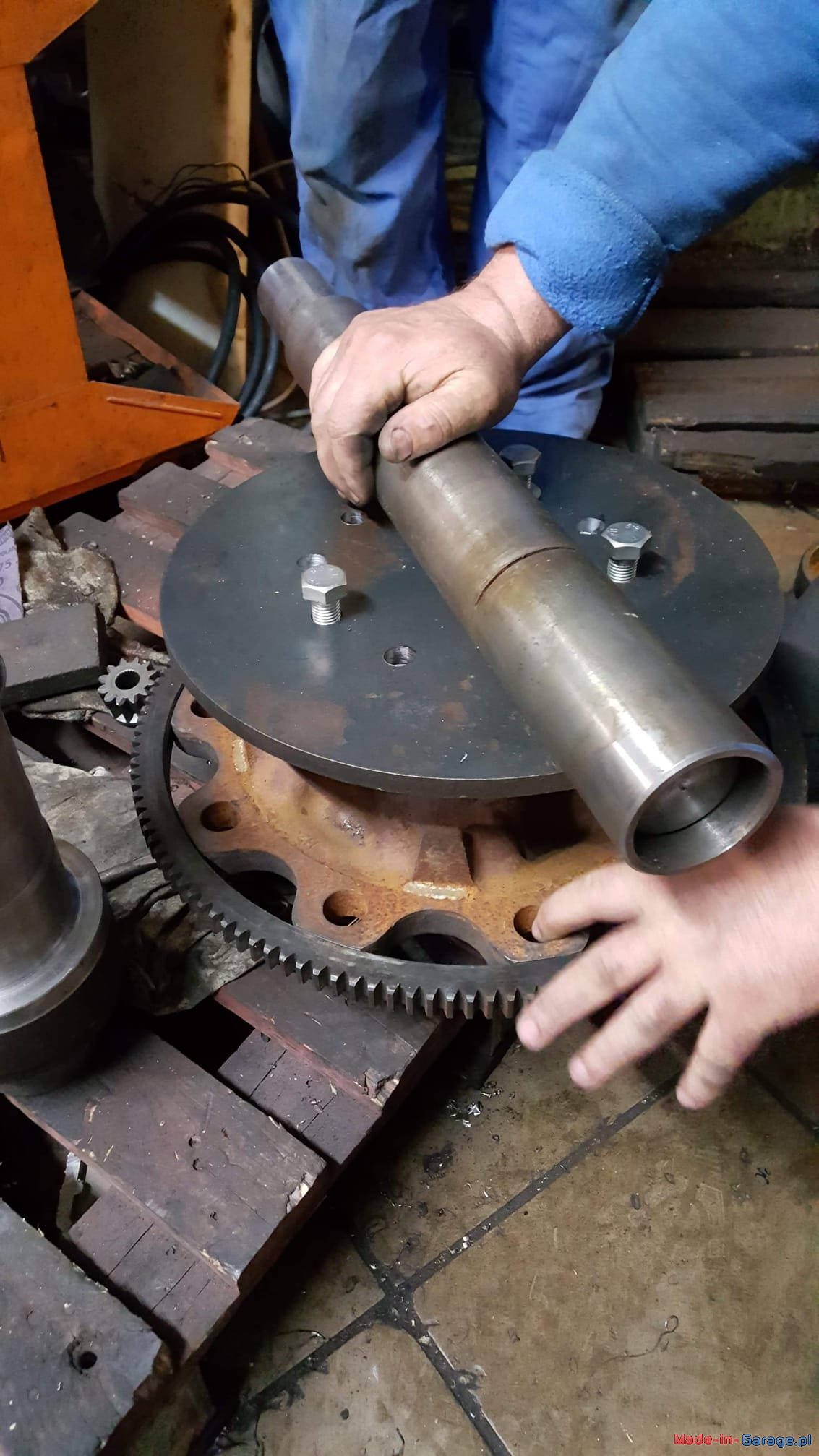

W przekładnie wchodzi śruba trapezowa fi40 z łożyskiem kulkowym.

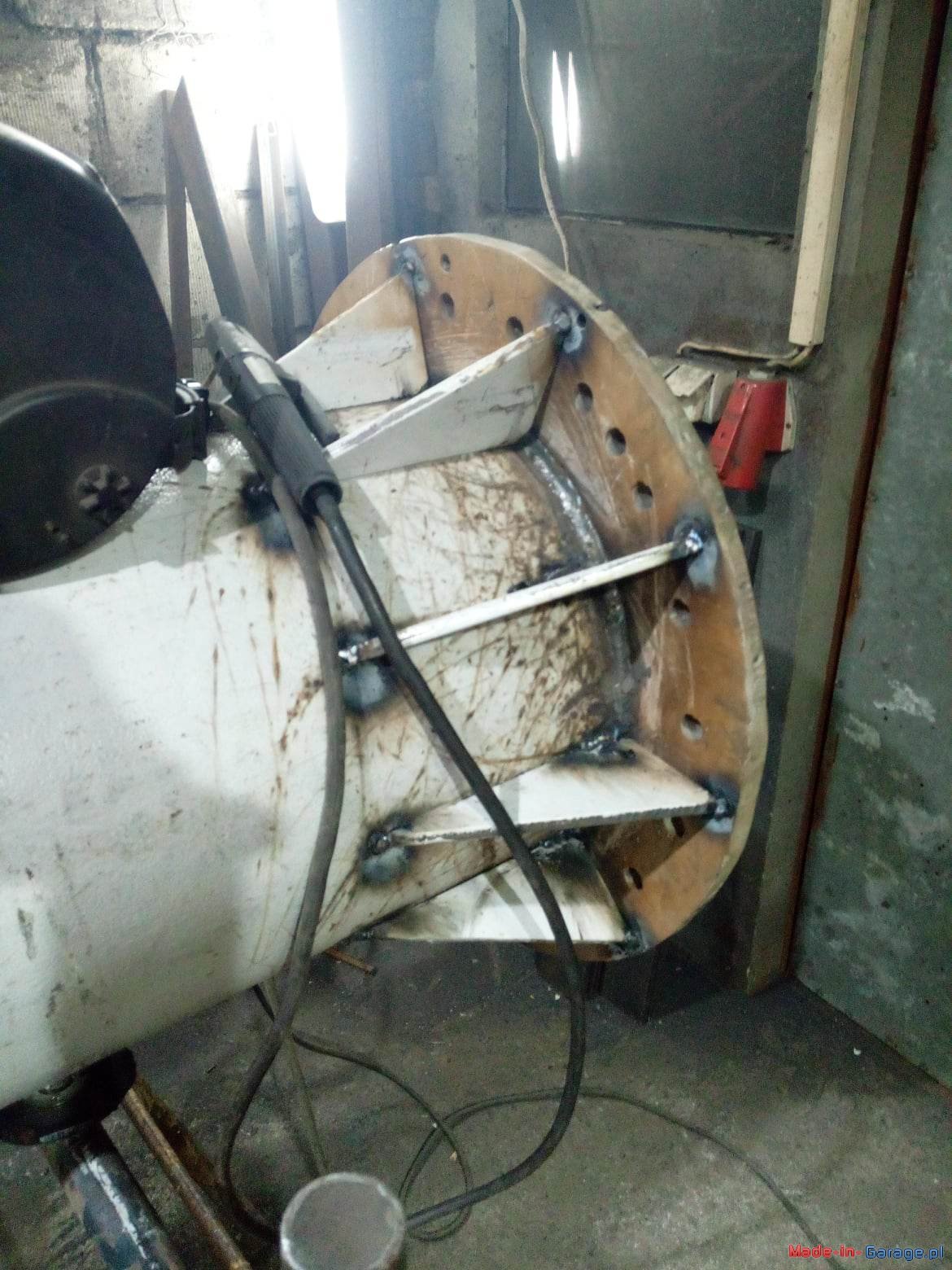

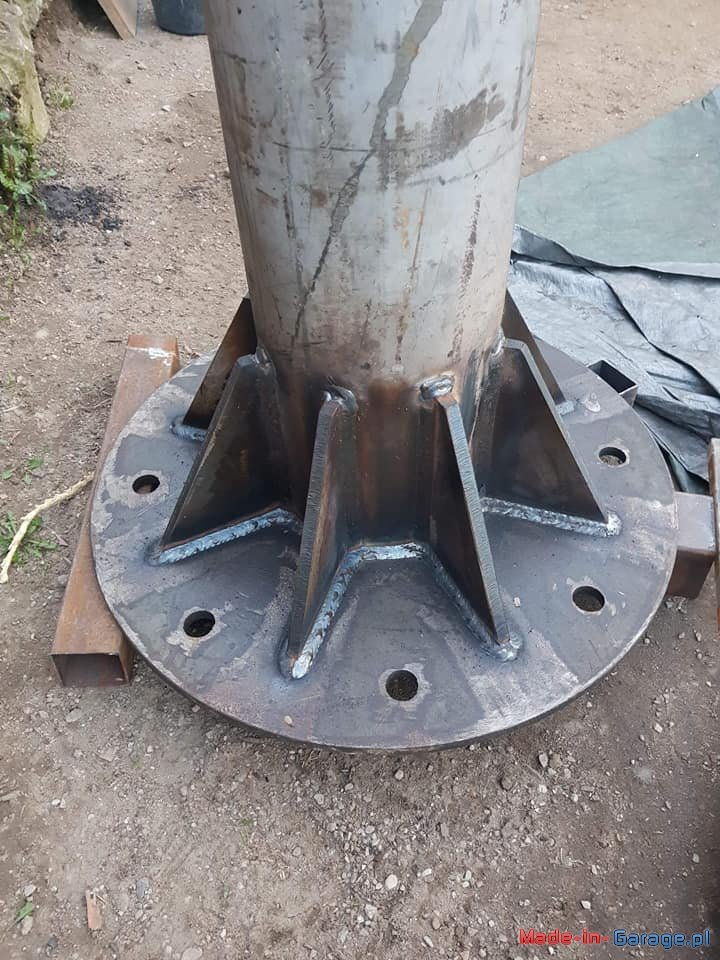

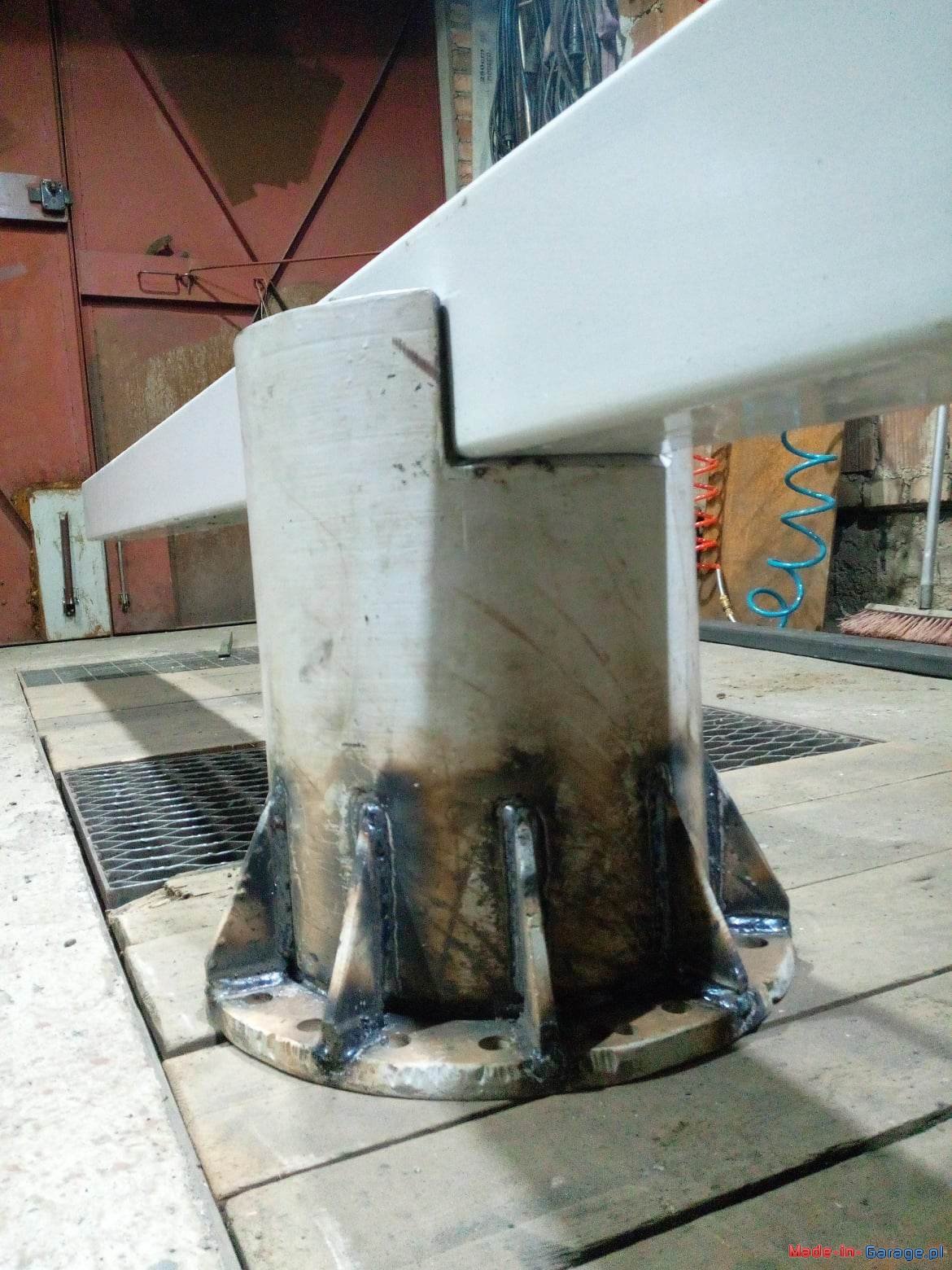

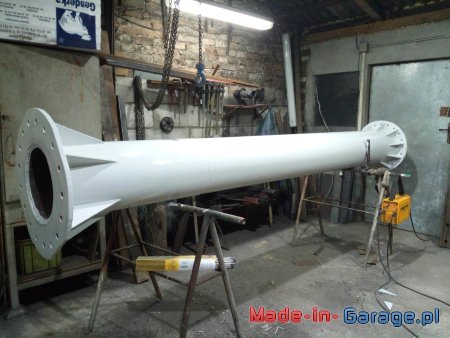

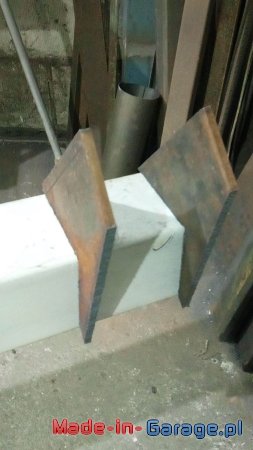

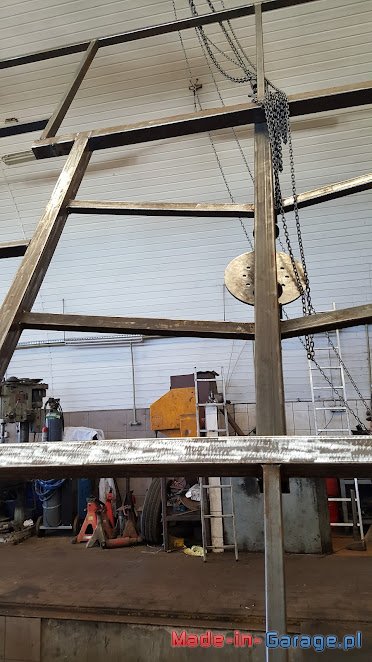

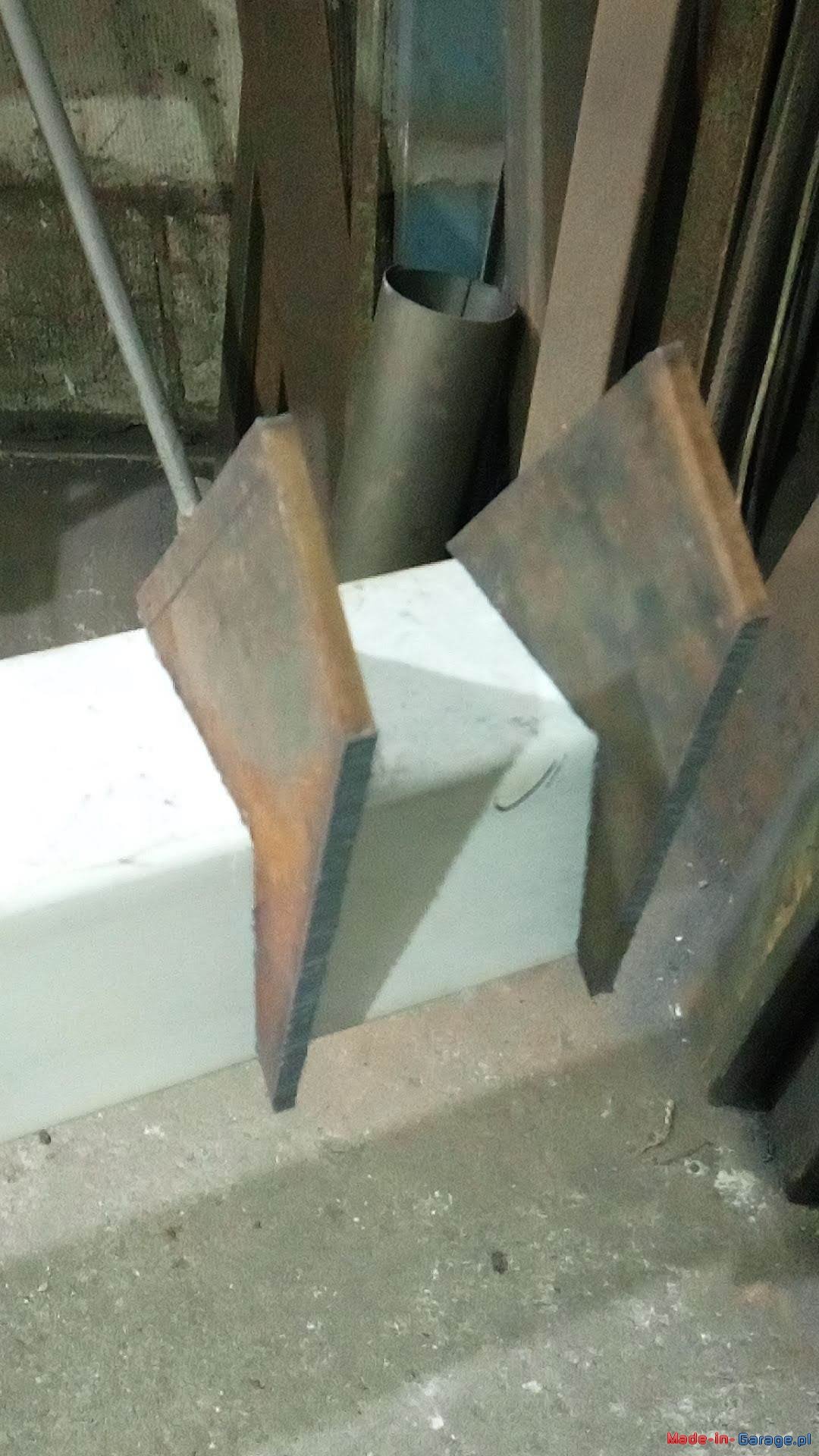

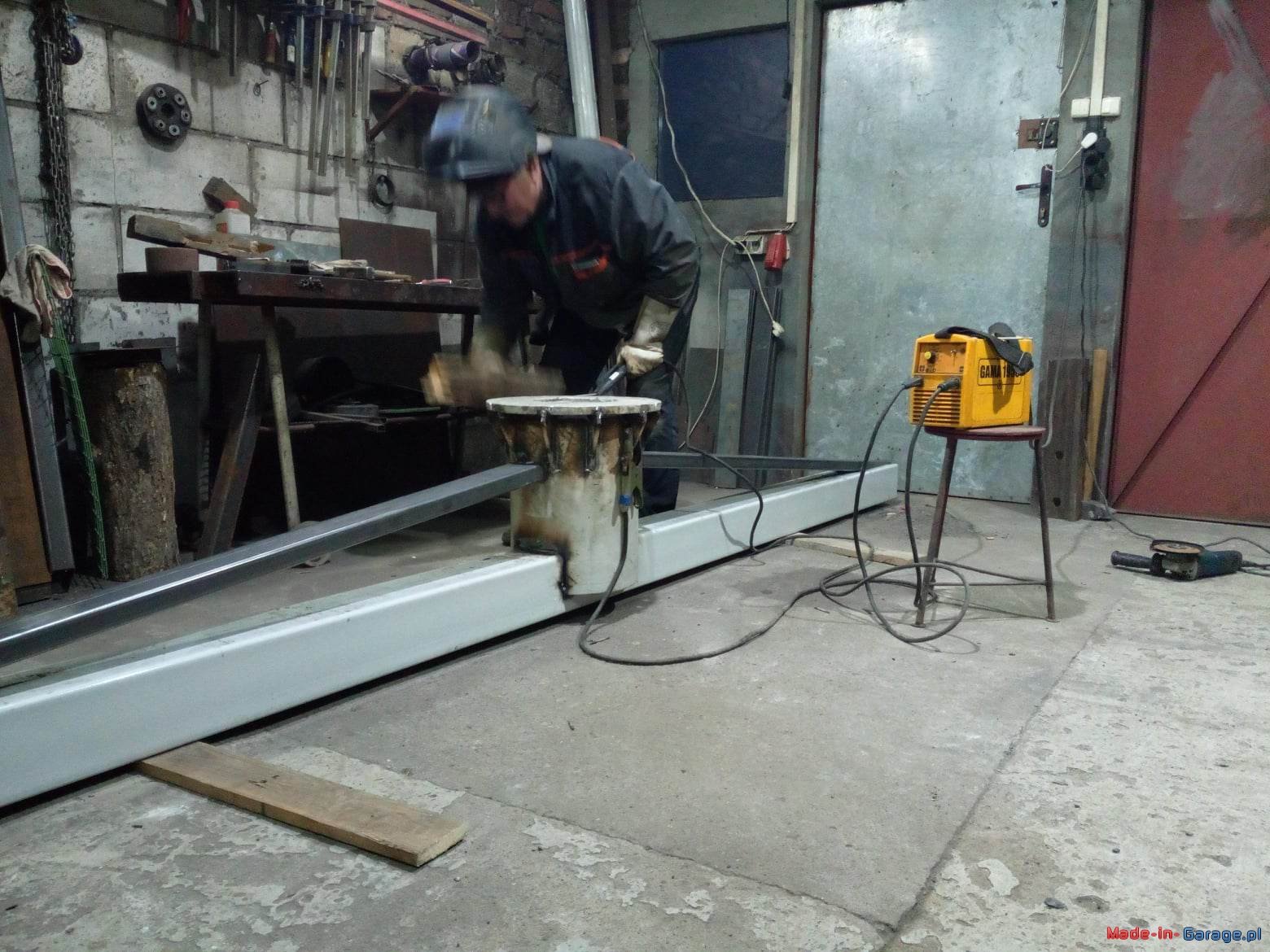

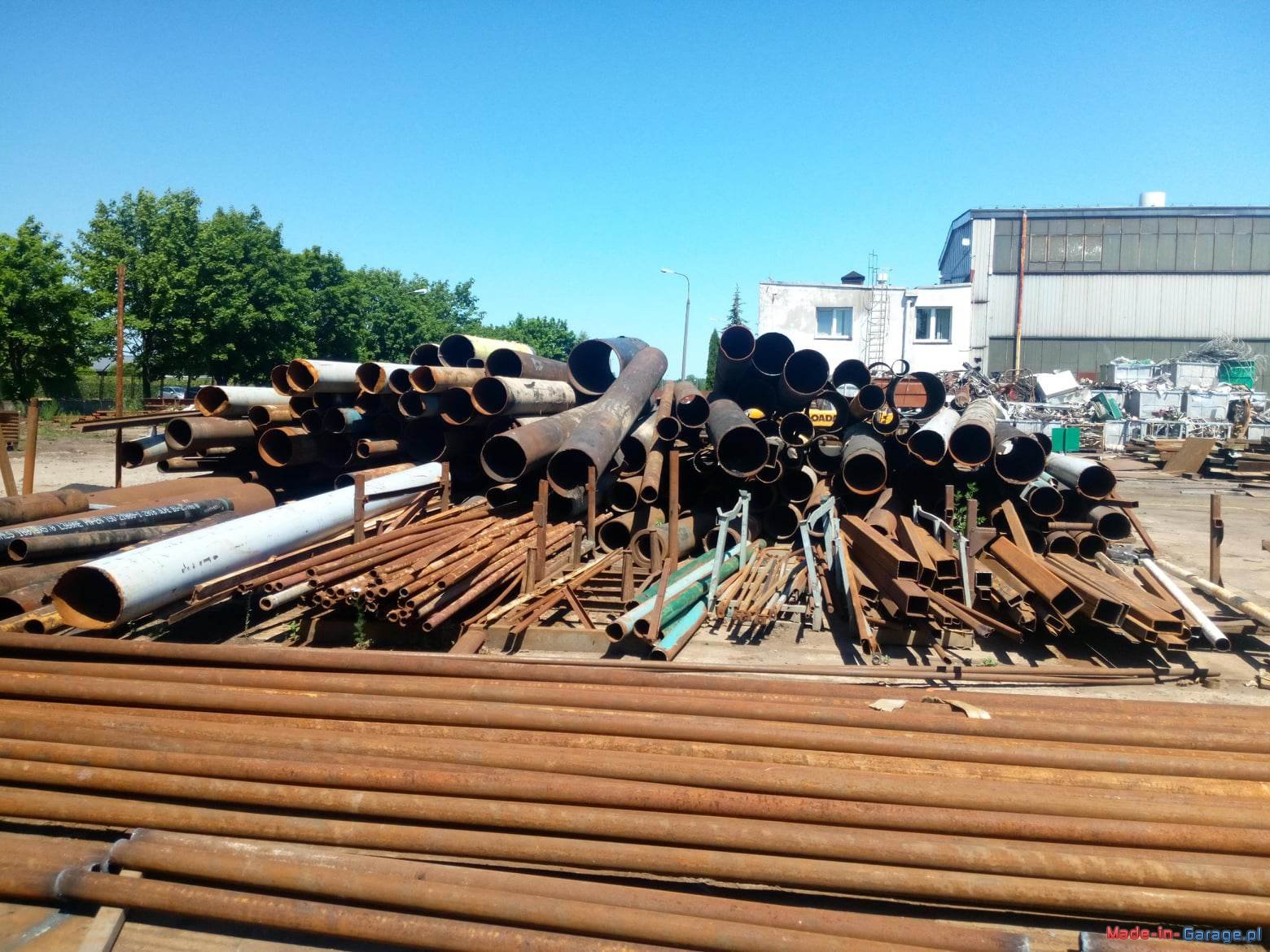

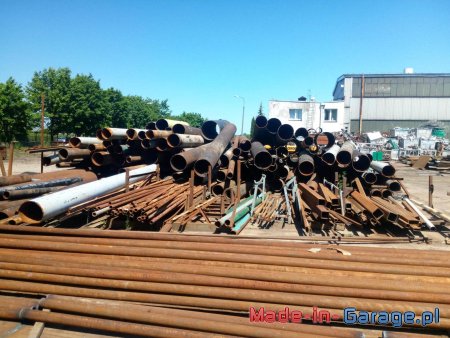

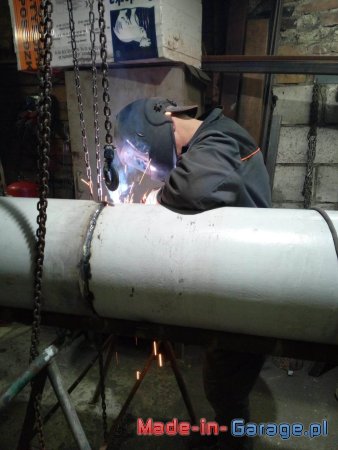

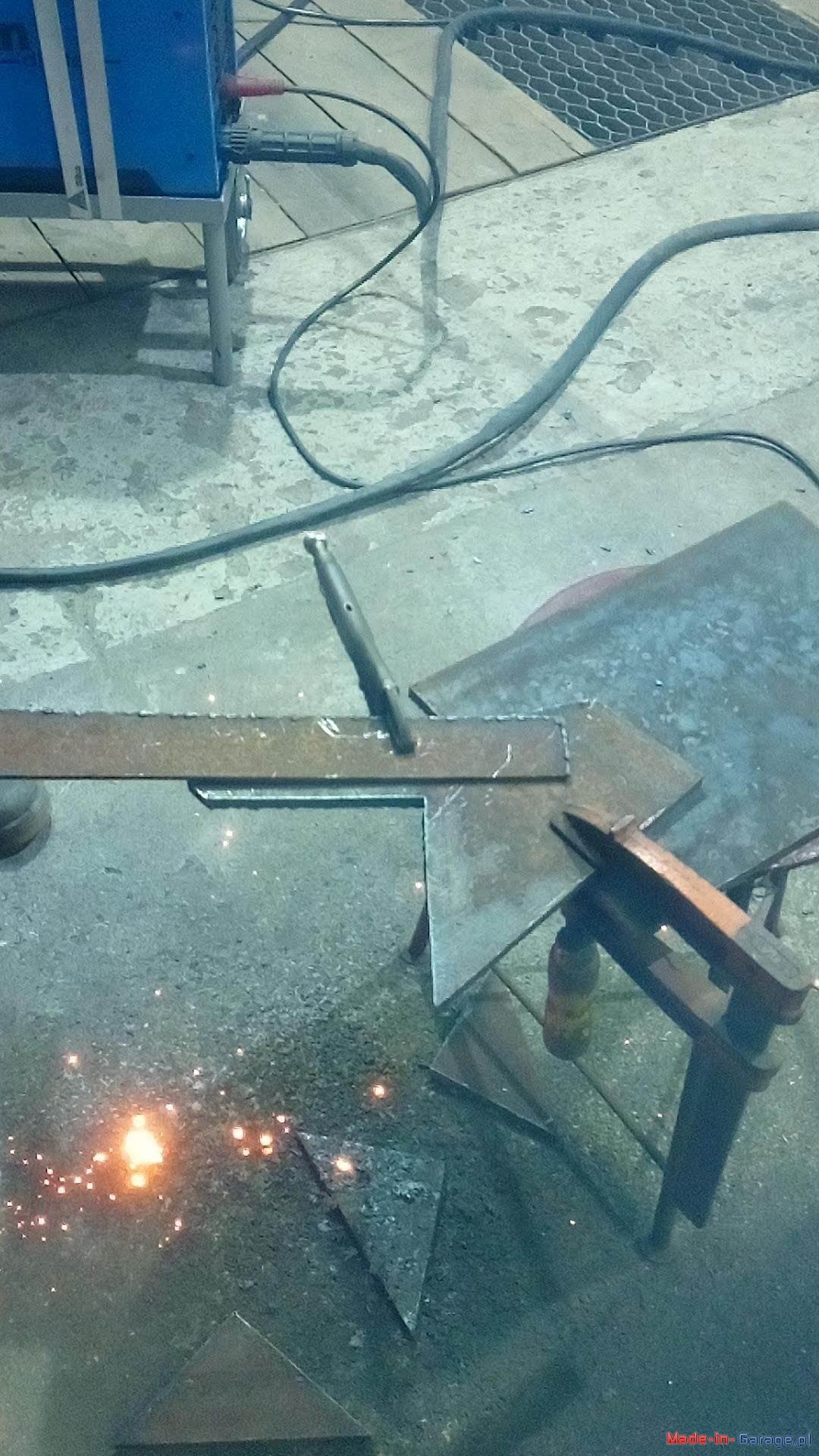

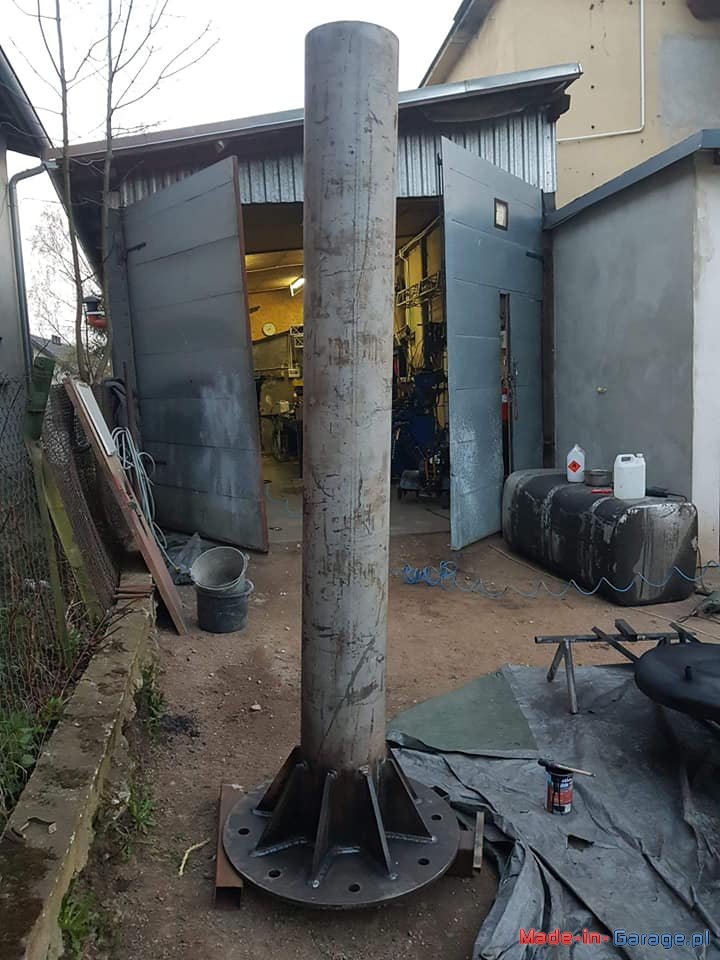

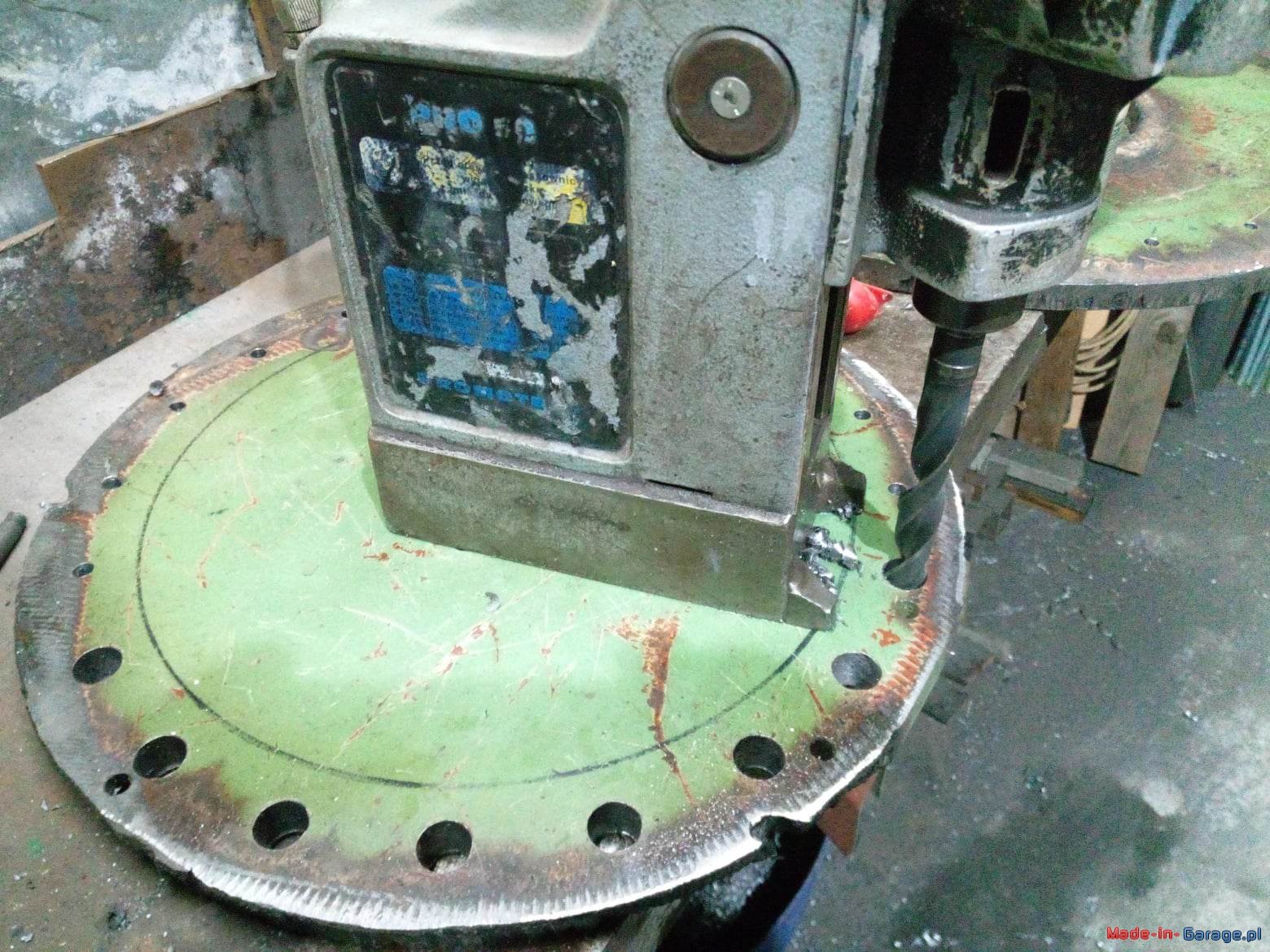

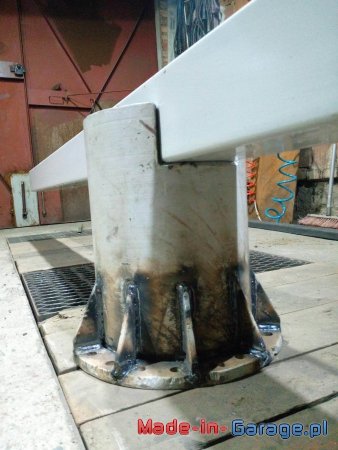

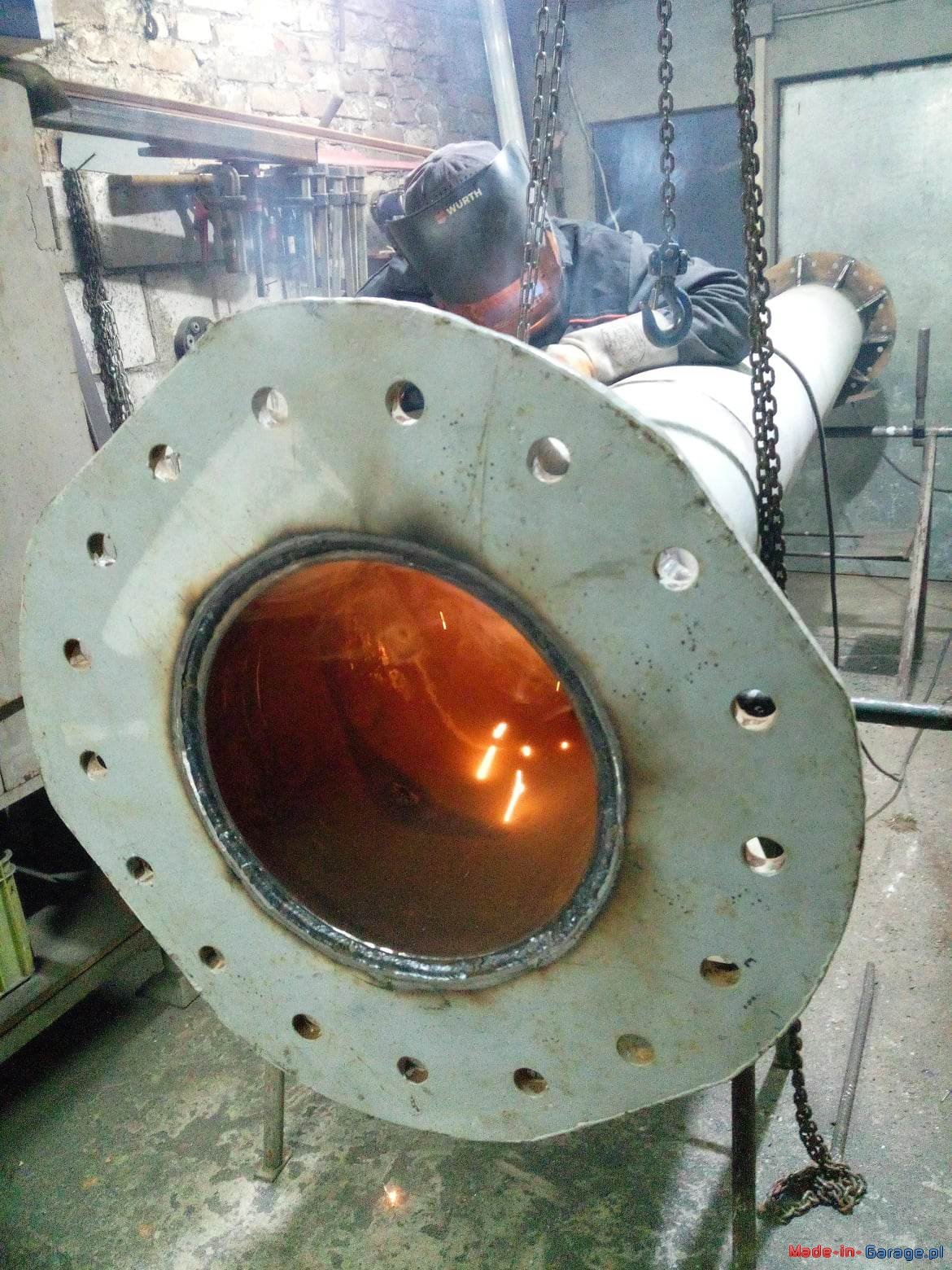

Rura 2,5metra wysoki, ścianka 8mm Flansza i zastrzały blacha 16mm

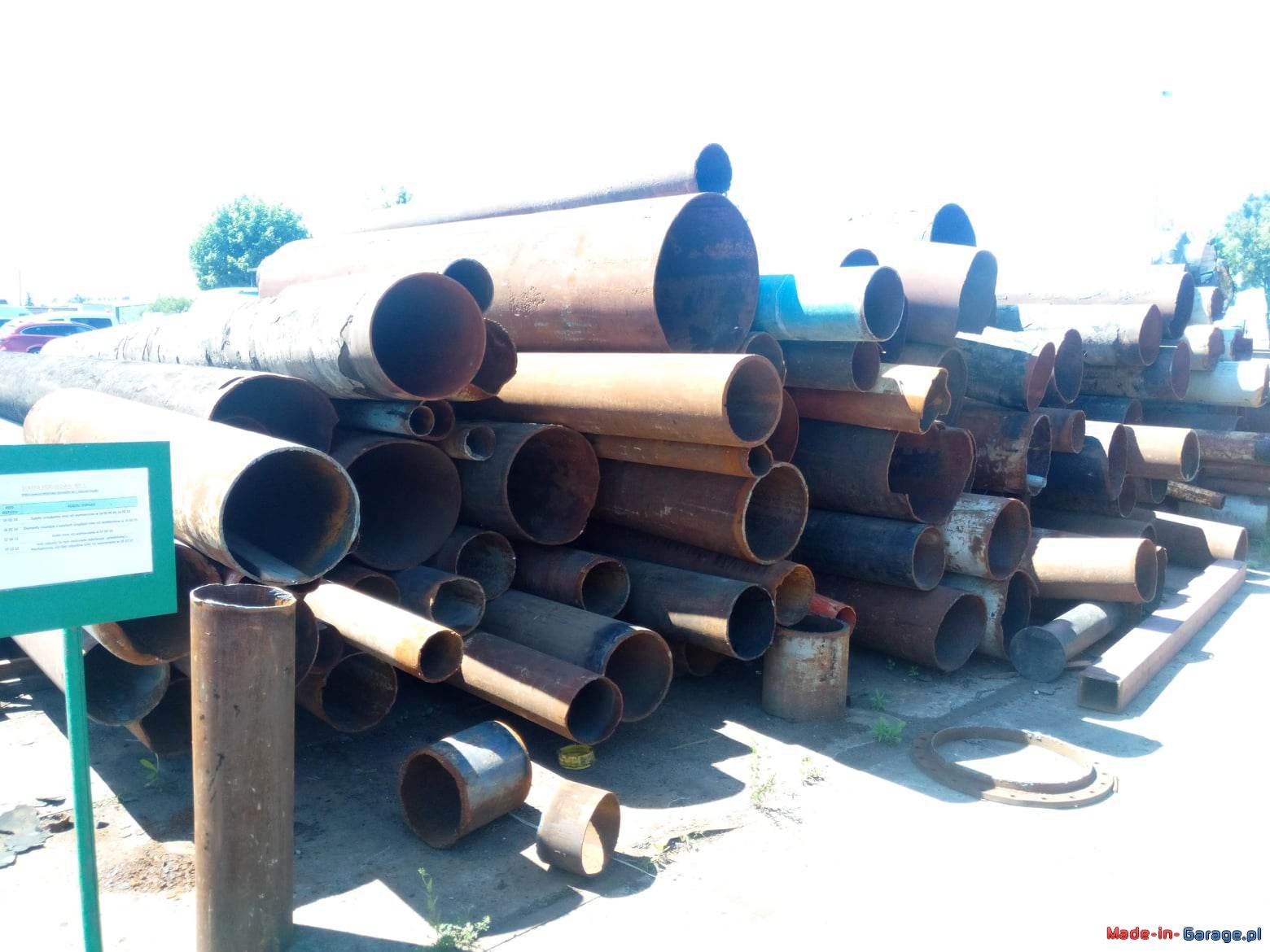

Średnica rury 275mm.
Fundament o wymiarach 170x170x170. Poszło 6,5T żwiru 32 worki cementu 425 .
Słup przykręcony do 8 szpilek fi30.
Przekładnia ślimakowa PMRV 050 z silnikiem 3F o mocy 0,55 obrotach 2760 sterowany falownikiem jednofazowym podłączonym
pod upsa w razie zaniku prądu tracker się kładzie na płasko.
W przekładnie wchodzi śruba trapezowa fi40 z łożyskiem kulkowym.
Rura 2,5metra wysoki, ścianka 8mm Flansza i zastrzały blacha 16mm
Średnica rury 275mm.
Autor projektu:
